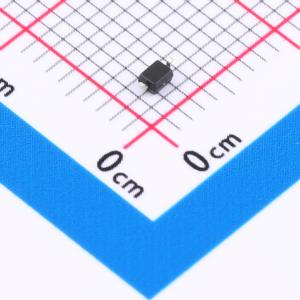

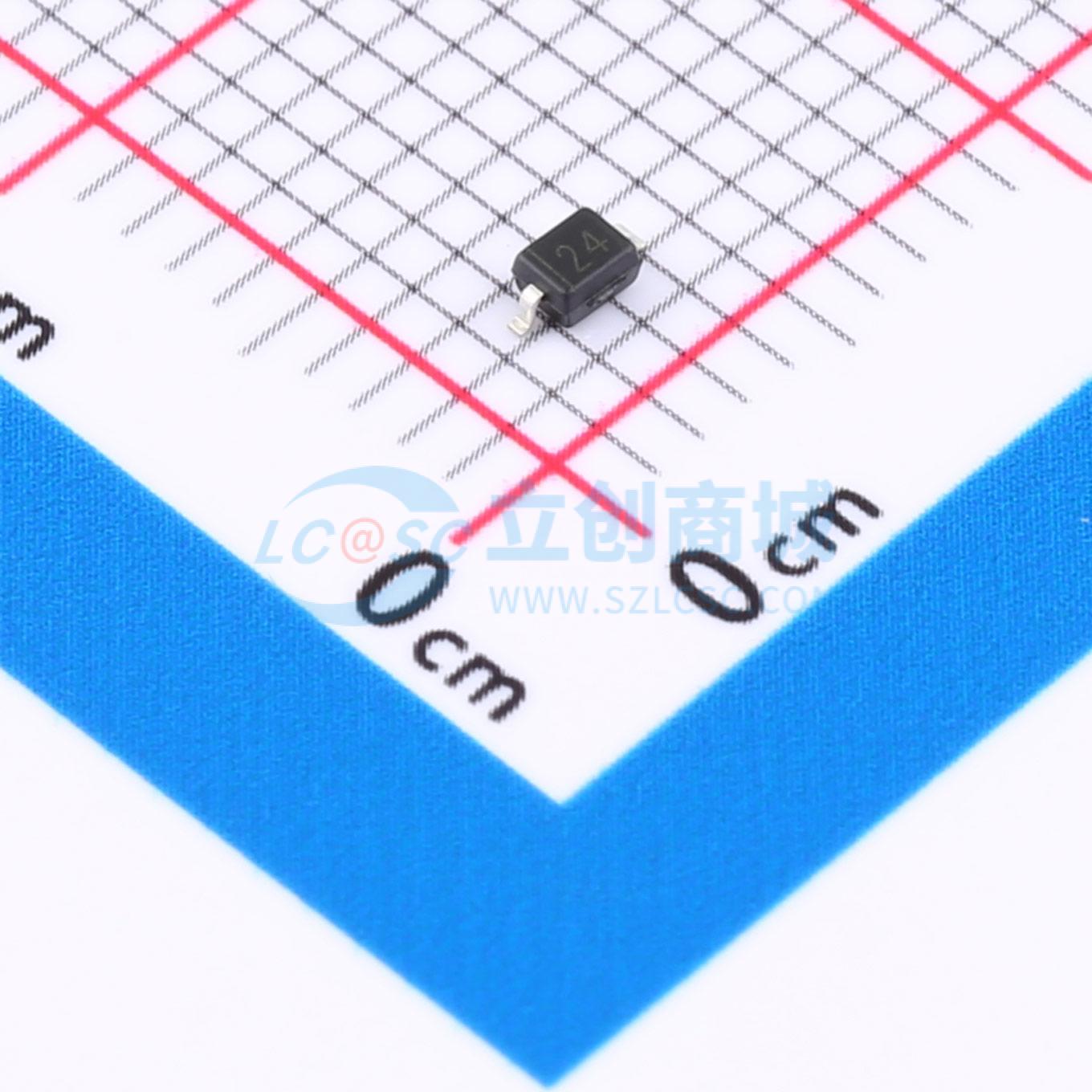

ST24VFD322
瞬态电压抑制器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：每线330瓦峰值脉冲功率 (tp = 8/20μs)。 保护一个I/O或电源线。 低钳位电压。 工作电压：24V。 低泄漏电流。应用：笔记本电脑。 手机
- 品牌名称
- SSGSEMI(世晶半导体)
- 商品型号
- ST24VFD322
- 商品编号
- C49206858
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.0286克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 42V | |
| 峰值脉冲电流(Ipp) | 8A@8/20us | |
| 击穿电压(VBR) | 26V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| Cj-结电容 | 50pF |
商品特性
- 每线路330瓦特峰值脉冲功率（t_p = 8/20μs）
- 可替代MLV（0805封装）
- 保护单路I/O或电源线路
- 低钳位电压
- 工作电压：24V
- 低漏电流
- 符合IEC 61000-4-2（ESD）±30kV（空气放电），±30kV（接触放电）
- 符合IEC 61000-4-4（EFT）40A（5/50ns）
- 符合IEC 61000-4-5（雷击）8A（8/20μs）
- JEDEC SOD-323封装
- 模塑化合物阻燃等级：UL 94V-0
- 标记：标记代码
- 包装：符合EIA 481标准的卷带包装
- 符合RoHS标准
应用领域
- 笔记本电脑
- 手机
- 数码相机
- 个人数字助理
