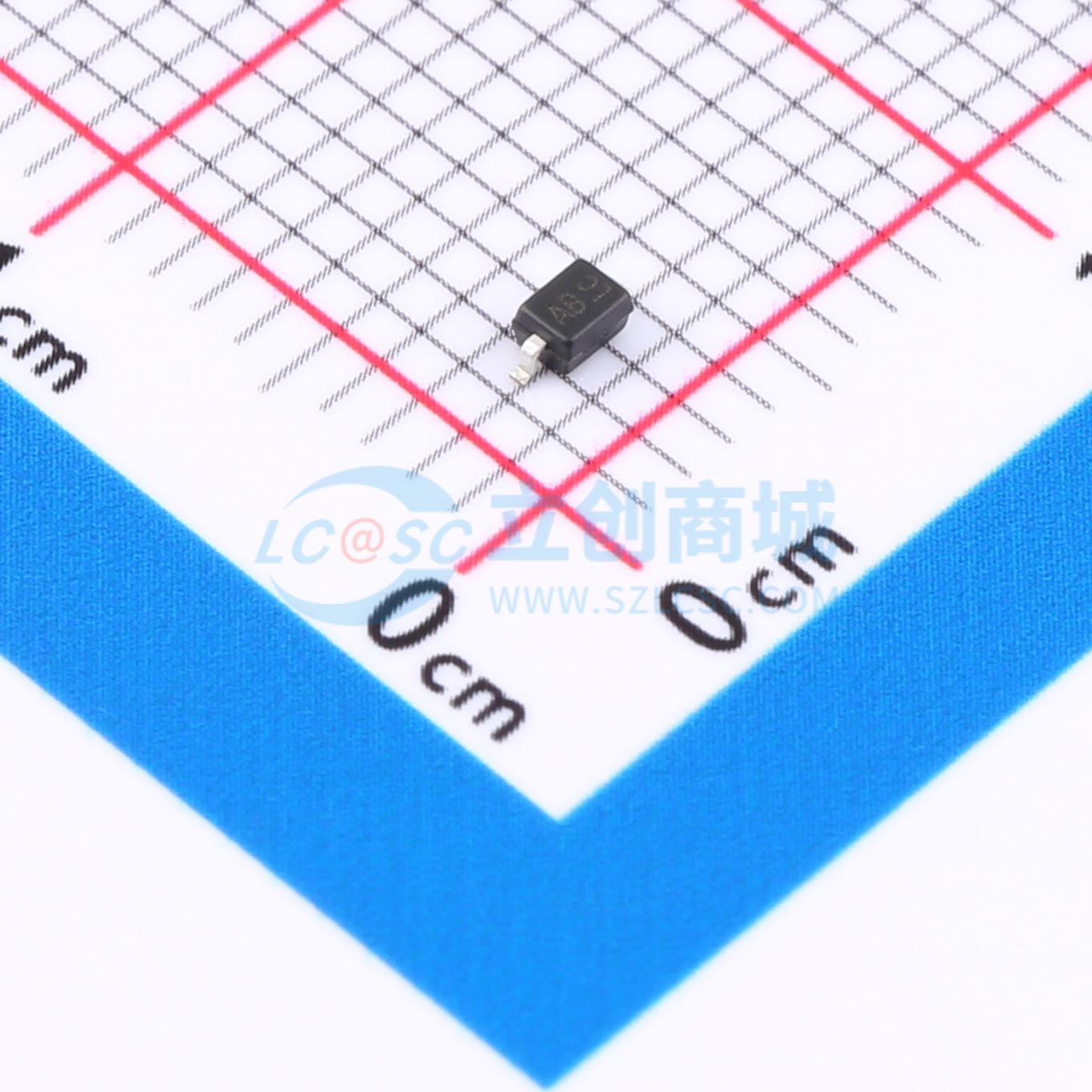

温馨提醒：图片仅供参考，商品以实物为准
ST12VLBD322
瞬态电压抑制器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：350 Watts 峰值脉冲功率/线 (tp = 8/20μs)。 单向和双向配置。 保护一个电源或 I/O 端口。应用：以太网-10/100/1000 Base T
- 品牌名称
- SSGSEMI(世晶半导体)
- 商品型号
- ST12VLBD322
- 商品编号
- C49206881
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.0298克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 24.6V | |
| 峰值脉冲电流(Ipp) | 15A@8/20us | |
| 峰值脉冲功率(Ppp) | 350W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 13.3V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 1pF |
商品特性
- 每线350瓦峰值脉冲功率（脉冲宽度tp = 8/20μs）
- 单向与双向配置
- 保护一个电源或I/O端口
- ESD保护能力超过40千伏
- 低钳位电压
- 提供多种电压类型，范围从3V至36V
- 超低电容：典型值1.0 pF
- 符合IEC 61000-4-2标准：接触放电±30kV，空气放电±30kV
- 符合IEC 61000-4-4标准（EFT）：40A（5/50ns）
- 符合IEC 61000-4-5标准（雷击）：25A、20A、15A、12A、10A、8A、7A、4A（8/20μs）
- 采用模压JEDEC SOD-323封装
- 重量约为10毫克
- 阻燃等级UL 94V-0
- 符合EIA标准481的8毫米编带包装
- 器件标识：标识代码
- 符合RoHS/WEEE标准
应用领域
- 以太网 - 10/100/1000 Base-T
- 蜂窝电话
- 手持无线系统
- 个人数字助理
- USB接口
