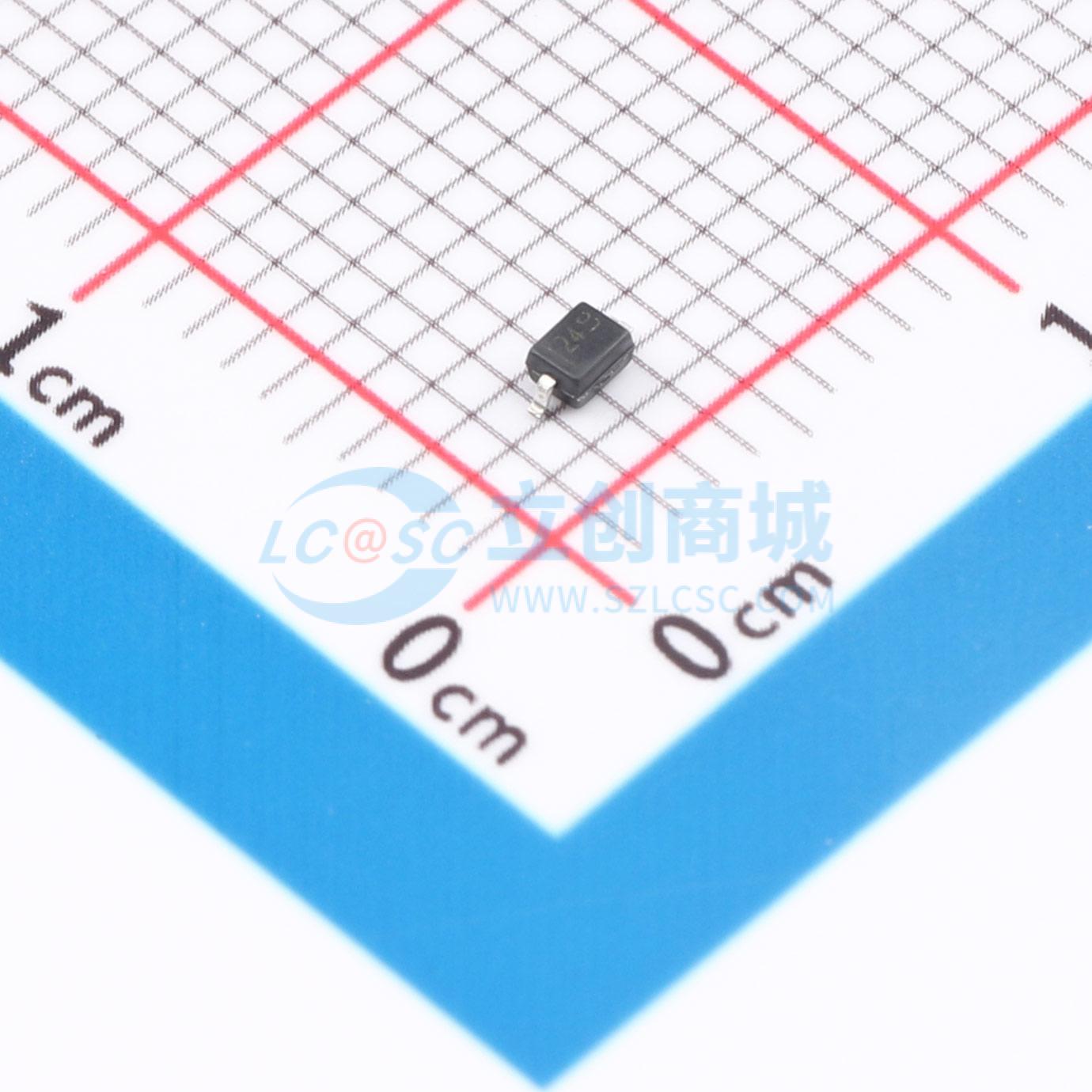

温馨提醒：图片仅供参考，商品以实物为准
ST24VLD322
24V 7A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：350 Watts Peak Pulse Power per Line (tp = 8/20μs)。Unidirectional & Bidirectional Configuration。Protects One Power or I/O Port。ESD Protection > 40 kilovolts。应用：Ethernet-10/100/1000 Base T。Cellular Phones
- 品牌名称
- SSGSEMI(世晶半导体)
- 商品型号
- ST24VLD322
- 商品编号
- C49206890
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.029833克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 45V | |
| 峰值脉冲电流(Ipp) | 7A@8/20us | |
| 击穿电压(VBR) | 26.7V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-5 | |
| Cj-结电容 | 1pF |
商品特性
- 每线350瓦峰值脉冲功率（tp = 8/20 μs）
- 单向与双向配置
- 保护一个电源或I/O端口
- ESD保护 > 40千伏
- 低钳位电压
- 提供多种电压类型，范围从3V至36V
- 超低电容：典型值1.0 pF
应用领域
- 以太网
- 蜂窝电话
- 手持无线系统
- 个人数字助理
- USB接口
