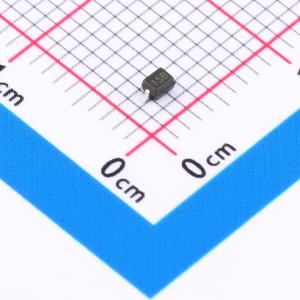

ST15VFBD322
双向 15V
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 特性：380瓦每线峰值脉冲功率 (tp = 8/20μs)。 可替代MLV (0805)。 保护一个I/O或电源线。 低钳位电压。 工作电压：15V。 低泄漏电流。应用：笔记本电脑。 手机
- 品牌名称
- SSGSEMI(世晶半导体)
- 商品型号
- ST15VFBD322
- 商品编号
- C49206870
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.029767克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 15V | |
| 钳位电压 | 32V | |
| 峰值脉冲功率(Ppp) | 380W@8/20us | |
| 反向电流(Ir) | 100nA |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-5 | |
| 类型 | TVS | |
| Cj-结电容 | 80pF |
商品特性
- 每线路380瓦峰值脉冲功率（脉冲时间tp = 8 / 20μs）
- 替代多层压敏电阻（0805）
- 保护一条I/O线或电源线
- 低钳位电压
- 工作电压：15V
- 低漏电流
- 符合IEC 61000-4-2（静电放电）标准，±30kV（空气放电），±30kV（接触放电）
- 符合IEC 61000-4-4（电快速瞬变脉冲群）标准，40A（5/50ns）
- 符合IEC 61000-4-5（浪涌）标准，12A（8/20μs）
应用领域
- 笔记本电脑
- 手机
- 数码相机
- 个人数字助理（PDA）
