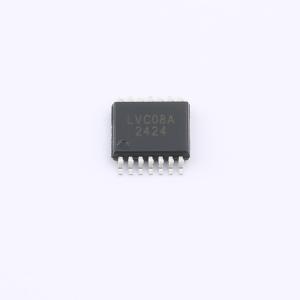

温馨提醒：图片仅供参考，商品以实物为准
EM74LVC08APW
Quad 2-input AND gate
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款四输入与门，输入可以由 3.3 V 或 5 V 器件驱动，该特性允许这些器件在混合 3.3 V 和 5 V 应用中用作转换器。所有输入均具有施密特触发功能，使电路能够容忍较慢的输入上升和下降时间。该器件针对使用 IoFF 的部分掉电应用进行了全面规格设计。IoFF 电路可禁用输出，防止在器件掉电时通过器件产生潜在的破坏性回流电流。
- 品牌名称
- EnergyMath(芯祥科技)
- 商品型号
- EM74LVC08APW
- 商品编号
- C49188173
- 商品封装
- TSSOP-14L
- 包装方式
- 编带
- 商品毛重
- 0.226267克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 通道数 | 4 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 40uA | |
| 输入高电平(VIH) | 2V；1.7V | |
| 输入低电平(VIL) | 800mV；700mV |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 3.8V | |
| 输出低电平(VOL) | 800mV | |
| 系列 | 74LVC | |
| 传播延迟(tpd) | 5ns@5V,15pF | |
| 工作温度 | -40℃~+125℃ | |
| 输入通道数 | 2 |
