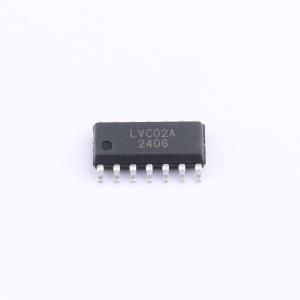

温馨提醒：图片仅供参考，商品以实物为准
EM74LVC02AD
Quad 2-input NOR gate
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是四输入或非门。输入可以由 3.3V 或 5V 设备驱动。此特性允许在混合 3.3V 和 5V 环境中用作转换器。所有输入均具备施密特触发器功能，使电路能够承受较慢的输入上升和下降时间。该设备针对使用 IoFF 的部分掉电应用进行了全面设计。IoFF 电路可禁用输出，防止设备在掉电时产生潜在的破坏性回流电流。
- 品牌名称
- EnergyMath(芯祥科技)
- 商品型号
- EM74LVC02AD
- 商品编号
- C49188182
- 商品封装
- SOP-14L
- 包装方式
- 编带
- 商品毛重
- 0.225克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或非门 | |
| 通道数 | 4 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 输入高电平(VIH) | 2V；1.08V；1.7V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 800mV；700mV；120mV | |
| 输出高电平(VOH) | 3.5V | |
| 输出低电平(VOL) | 800mV | |
| 系列 | 74LVC | |
| 传播延迟(tpd) | 5ns@5V,15pF | |
| 工作温度 | -40℃~+125℃ | |
| 输入通道数 | 2 |
