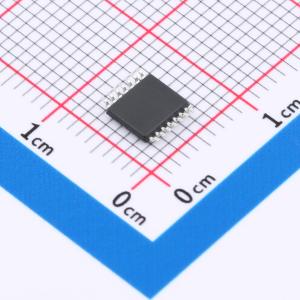

温馨提醒：图片仅供参考，商品以实物为准
EM74LVC32APW
Quad 2-input OR gate
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款四2输入或门。输入可以由3.3 V或5 V器件驱动，此特性允许这些器件在混合3.3 V和5 V环境中用作转换器。所有输入处的施密特触发动作使电路能够容忍较慢的输入上升和下降时间。该器件针对使用I(OFF)的部分掉电应用进行了全面规格设计。I(OFF)电路可禁用输出，防止器件在掉电时通过其产生潜在的破坏性回流电流。
- 品牌名称
- EnergyMath(芯祥科技)
- 商品型号
- EM74LVC32APW
- 商品编号
- C49188086
- 商品封装
- TSSOP-14L
- 包装方式
- 编带
- 商品毛重
- 0.2246克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或门 | |
| 通道数 | 4 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 40uA | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 输入高电平(VIH) | 2V；1.7V；1.08V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 700mV；800mV；120mV | |
| 输出高电平(VOH) | 2.4V；2.2V；3.8V；1.9V；1.2V | |
| 输出低电平(VOL) | 400mV；450mV；550mV；100mV；300mV | |
| 系列 | 74LVC | |
| 传播延迟(tpd) | 5.5ns@5.5V,15pF | |
| 工作温度 | -40℃~+125℃ | |
| 输入通道数 | 2 |
