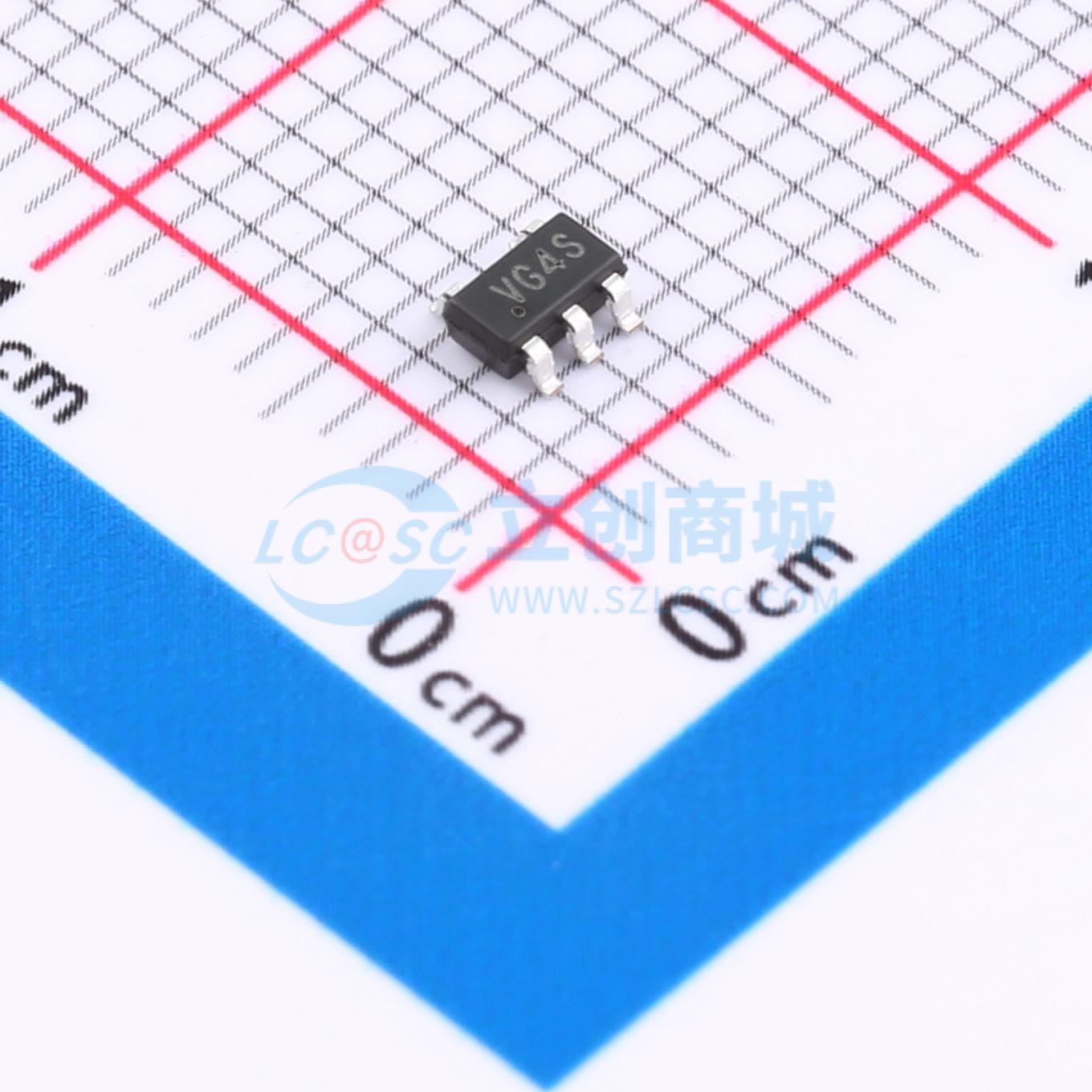

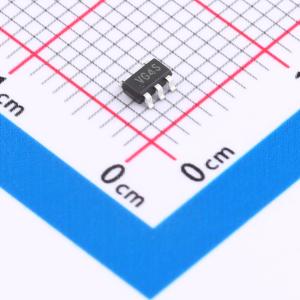

温馨提醒：图片仅供参考，商品以实物为准
EM74LVC1G38GV
2-input NAND gate; open drain
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是单2输入与非门，具有开漏输出。输入可以由3.3V或5V设备驱动，此特性允许这些设备在混合3.3V和5V环境中用作转换器。所有输入均具有施密特触发器功能，使电路能够耐受较慢的输入上升和下降时间。该器件针对使用I_OFF的部分掉电应用进行了全面规格设计。I_OFF电路可禁用输出，防止设备掉电时产生可能损坏设备的回流电流。
- 品牌名称
- EnergyMath(芯祥科技)
- 商品型号
- EM74LVC1G38GV
- 商品编号
- C49188113
- 商品封装
- SOT-23-5L
- 包装方式
- 编带
- 商品毛重
- 0.068克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 通道数 | 1 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 4uA | |
| 灌电流(IOL) | 24mA | |
| 输入高电平(VIH) | 2V；1.7V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 800mV；700mV | |
| 输出低电平(VOL) | 800mV | |
| 系列 | 74LVC | |
| 传播延迟(tpd) | 3.8ns@5V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 输入通道数 | 2 |
