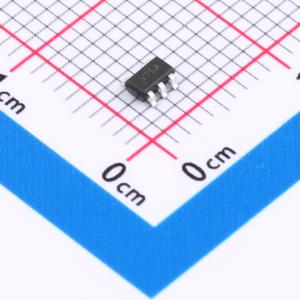

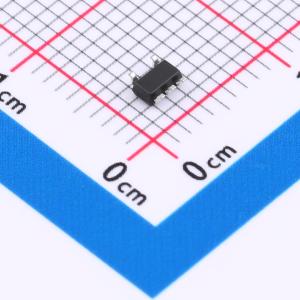

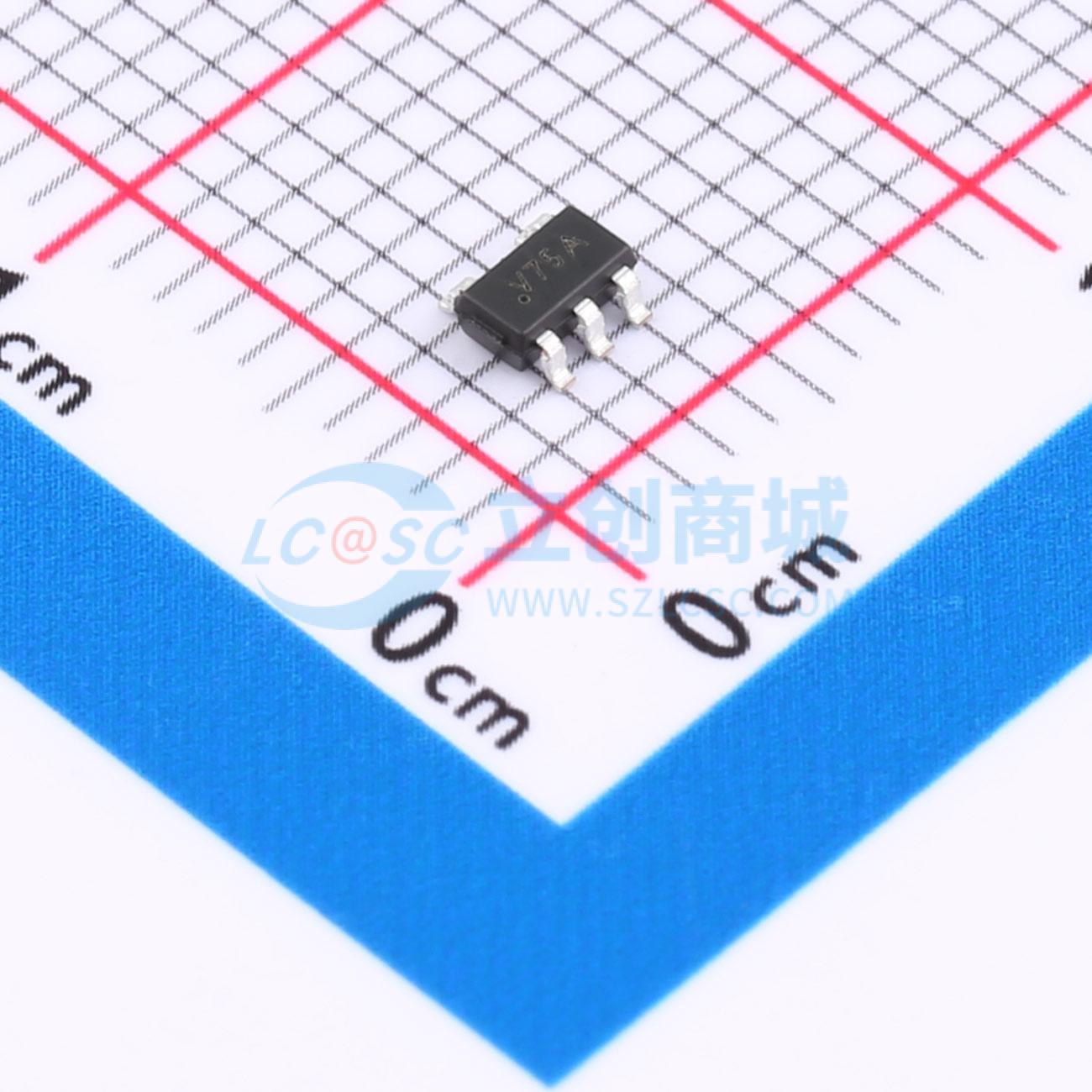

EM74LVC1G09GV
2-input AND gate; open drain
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是单路 2 输入与门，具有漏极开路输出。输入可以由 3.3V 或 5V 器件驱动，此特性允许这些器件在混合 3.3V 和 5V 环境中用作转换器。所有输入均具有施密特触发功能，使电路能够容忍较慢的输入上升和下降时间。该器件针对使用 I_OFF 的部分掉电应用进行了全面规格说明。I_OFF 电路可禁用输出，防止器件在掉电时通过它产生潜在的破坏性回流电流。
- 品牌名称
- EnergyMath(芯祥科技)
- 商品型号
- EM74LVC1G09GV
- 商品编号
- C49188142
- 商品封装
- SOT-23-5L
- 包装方式
- 编带
- 商品毛重
- 0.040933克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 通道数 | 1 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 4uA | |
| 灌电流(IOL) | 32mA |
| 属性 | 参数值 | |
|---|---|---|
| 输出低电平(VOL) | 600mV；800mV；800mV；450mV；700mV | |
| 系列 | 74LVC | |
| 传播延迟(tpd) | 2.6ns@5.5V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 输入通道数 | 2 |
