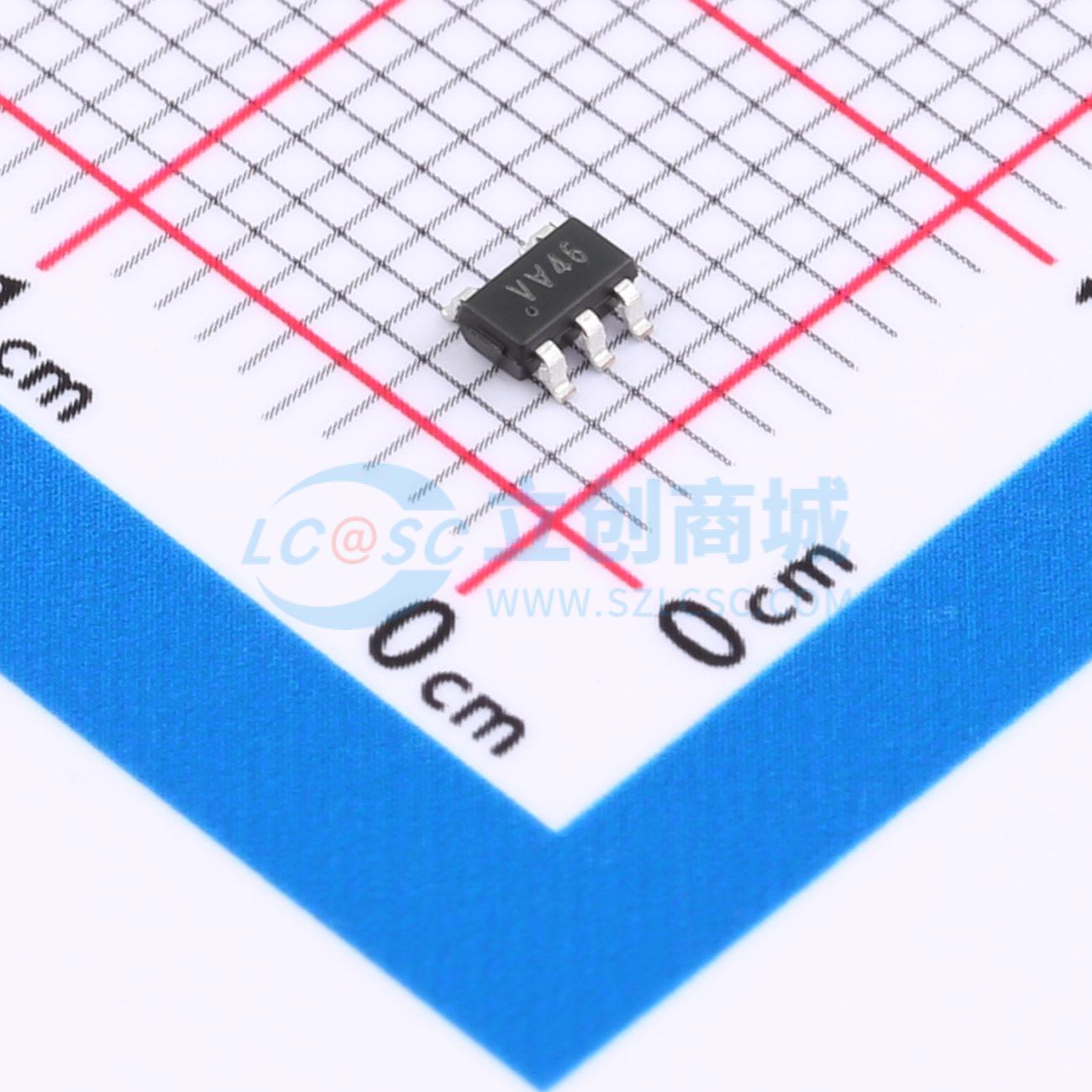

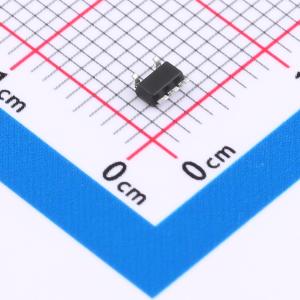

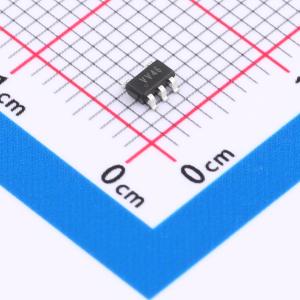

温馨提醒：图片仅供参考，商品以实物为准
EM74LVC1G132GV
Single 2-Input NAND Gate With Schmitt-Trigger Inputs
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款带有施密特触发输入的单2输入与非门。输入可以由3.3V或5V器件驱动。此特性允许这些器件在混合3.3V和5V环境中用作转换器。该器件针对使用I_OFF的部分掉电应用进行了全面规格定义。I_OFF电路可禁用输出，防止器件在掉电时通过其产生潜在的破坏性回流电流。
- 品牌名称
- EnergyMath(芯祥科技)
- 商品型号
- EM74LVC1G132GV
- 商品编号
- C49188130
- 商品封装
- SOT-23-5L
- 包装方式
- 编带
- 商品毛重
- 0.0412克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 通道数 | 1 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 4uA | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 1.7V~1.9V；2V~2.3V；1.9V~2.2V；3.4V~3.8V；950mV~1.2V | |
| 输出低电平(VOL) | 400mV~600mV；550mV~800mV；450mV~700mV；300mV~450mV | |
| 系列 | 74LVC | |
| 传播延迟(tpd) | 2.9ns@5.5V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 输入通道数 | 2 |
