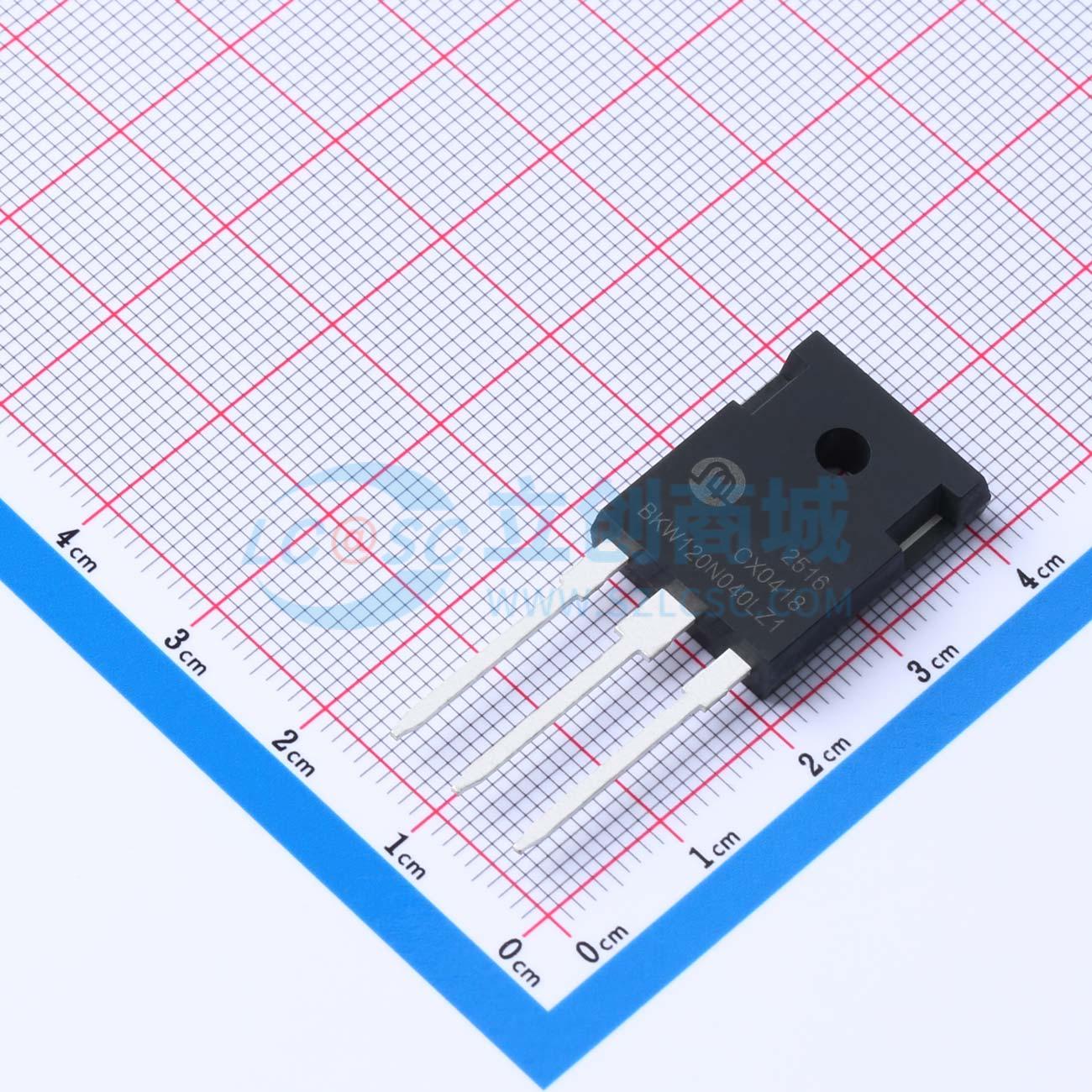

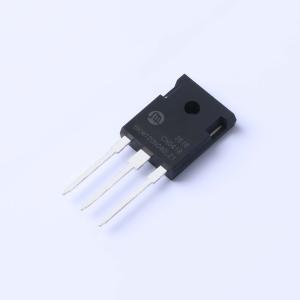

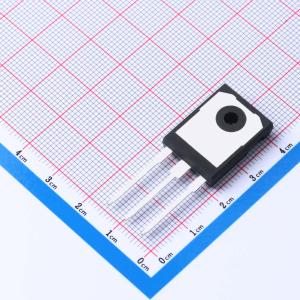

温馨提醒：图片仅供参考，商品以实物为准
BKW120N040LZ1
1.2kV 80A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- IGBT单管,1200V,80A,
- 商品型号
- BKW120N040LZ1
- 商品编号
- C49164826
- 商品封装
- TO-247-3L
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 80A | |
| 耗散功率(Pd) | 328W | |
| 集射极饱和电压(VCE(sat)) | 2.6V@40A,15V | |
| 栅极阈值电压(Vge(th)) | 5V@1mA | |
| 栅极电荷量(Qg) | 146nC@40A,15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 5.353nF@25V | |
| 开启延迟时间(Td(on)) | 24.65ns | |
| 关断延迟时间(Td(off)) | 138.2ns | |
| 导通损耗(Eon) | 2.4mJ | |
| 关断损耗(Eoff) | 2.75mJ | |
| 反向恢复时间(Trr) | 334ns | |
| 工作温度 | -40℃~+150℃@(Tj) |
