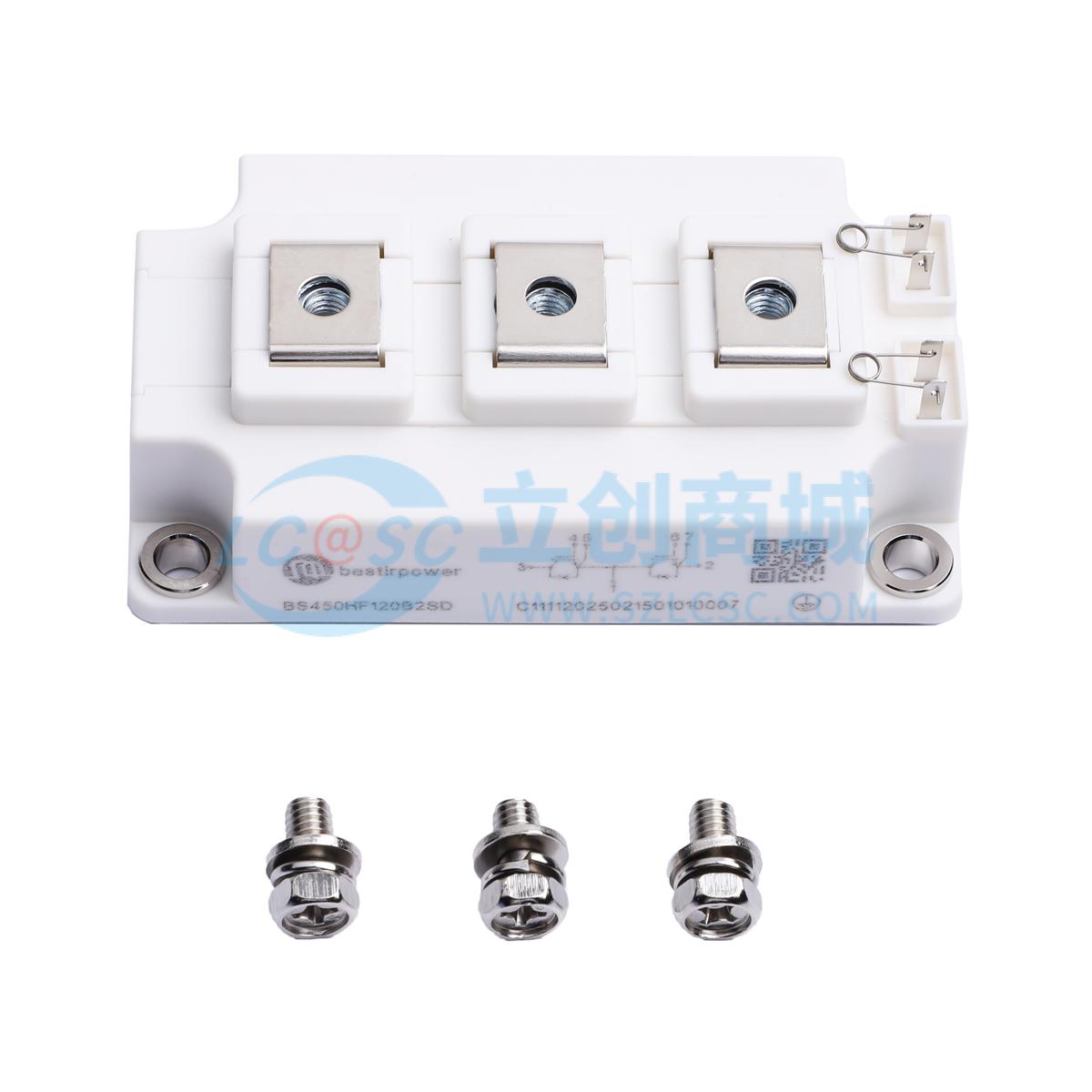

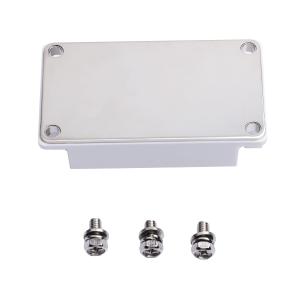

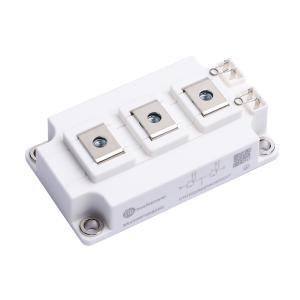

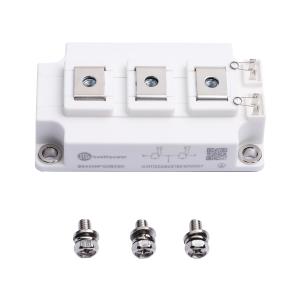

BS450HF120B2SDX
1.2kV 700A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- IGBT模块,1200V,450A
- 商品型号
- BS450HF120B2SDX
- 商品编号
- C49164829
- 商品封装
- 螺栓安装
- 包装方式
- 袋装
- 商品毛重
- 335克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | IGBT模块 | |
| 耗散功率(Pd) | 2.307kW | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 700A | |
| 集电极脉冲电流(Icm) | - | |
| 集电极截止电流(Ices) | - | |
| 集射极饱和电压(VCE(sat)) | 2V@450A,15V | |
| 栅极阈值电压(Vge(th)) | 5V@8mA | |
| 栅极电荷量(Qg) | 3.8uC@15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 75nF@25V | |
| 输出电容(Coes) | - | |
| 反向传输电容(Cres) | 1.3nF | |
| 开启延迟时间(Td(on)) | 120ps | |
| 关断延迟时间(Td(off)) | 410ns | |
| 导通损耗(Eon) | 10.9mJ | |
| 关断损耗(Eoff) | 41.5mJ | |
| 反向恢复时间(Trr) | - | |
| 工作温度 | -40℃~+150℃ |
商品概述
Bestirpower的IGBT提供超快的开关速度，适用于焊接、感应加热、UPS和其他高频应用。
商品特性
- VCE(sat)具有正温度系数
- 1200V 450A，VCE(sat)(典型值)=1.6V
- 低开关损耗
- 大电流能力
- 出色的短路耐受性
