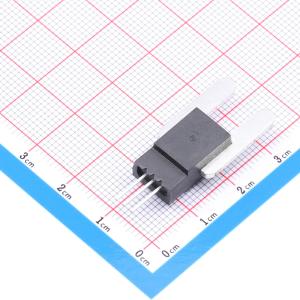

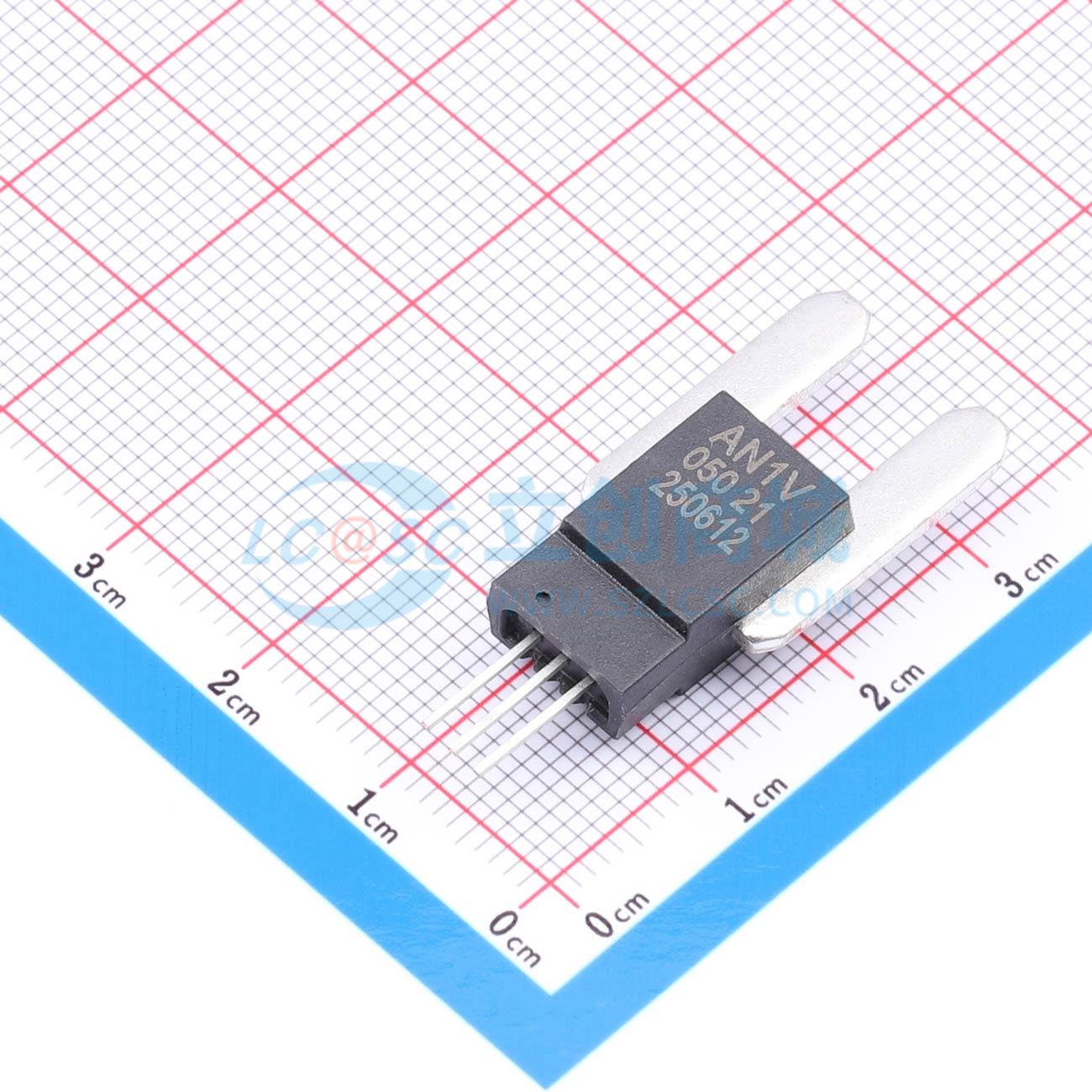

温馨提醒：图片仅供参考，商品以实物为准
AN1V 50 PB21
电流传感器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 用于电流的电子测量：直流、交流、脉冲。初级和次级电路之间采用电流隔离。
- 品牌名称
- CHIPSENSE(芯森)
- 商品型号
- AN1V 50 PB21
- 商品编号
- C49164836
- 商品封装
- 插件
- 包装方式
- 管装
- 商品毛重
- 6.604克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流传感器 | |
| 电流测量范围 | ±50A | |
| 工作电压 | 5V | |
| 隔离电压(Vrms) | 4.8kVrms | |
| 灵敏度 | 40mV/A | |
| 待机电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+150℃ | |
| 带宽 | 250kHz | |
| 电流端电阻 | 0.1mΩ | |
| 响应时间(tr) | 2.5us | |
| 双向电流检测 | 支持 | |
| 功能特性 | 双向检测 |
商品特性
- 基于霍尔原理的开环电流传感器
- ASIC技术
- 保持与电源变化的成比例输出（包括零点和增益）
- 原边和副边之间绝缘
- 原材料符合UL 94-V0
- 无插入损耗
- 体积小
应用领域
- 交流变频调速
- 不间断电源
- 直流电机驱动的静止式变流器
- 开关电源
- 电焊机电源
- 电池管理
- 风能变频器
