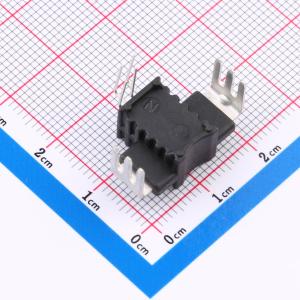

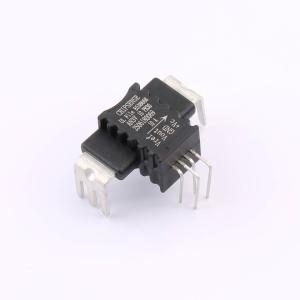

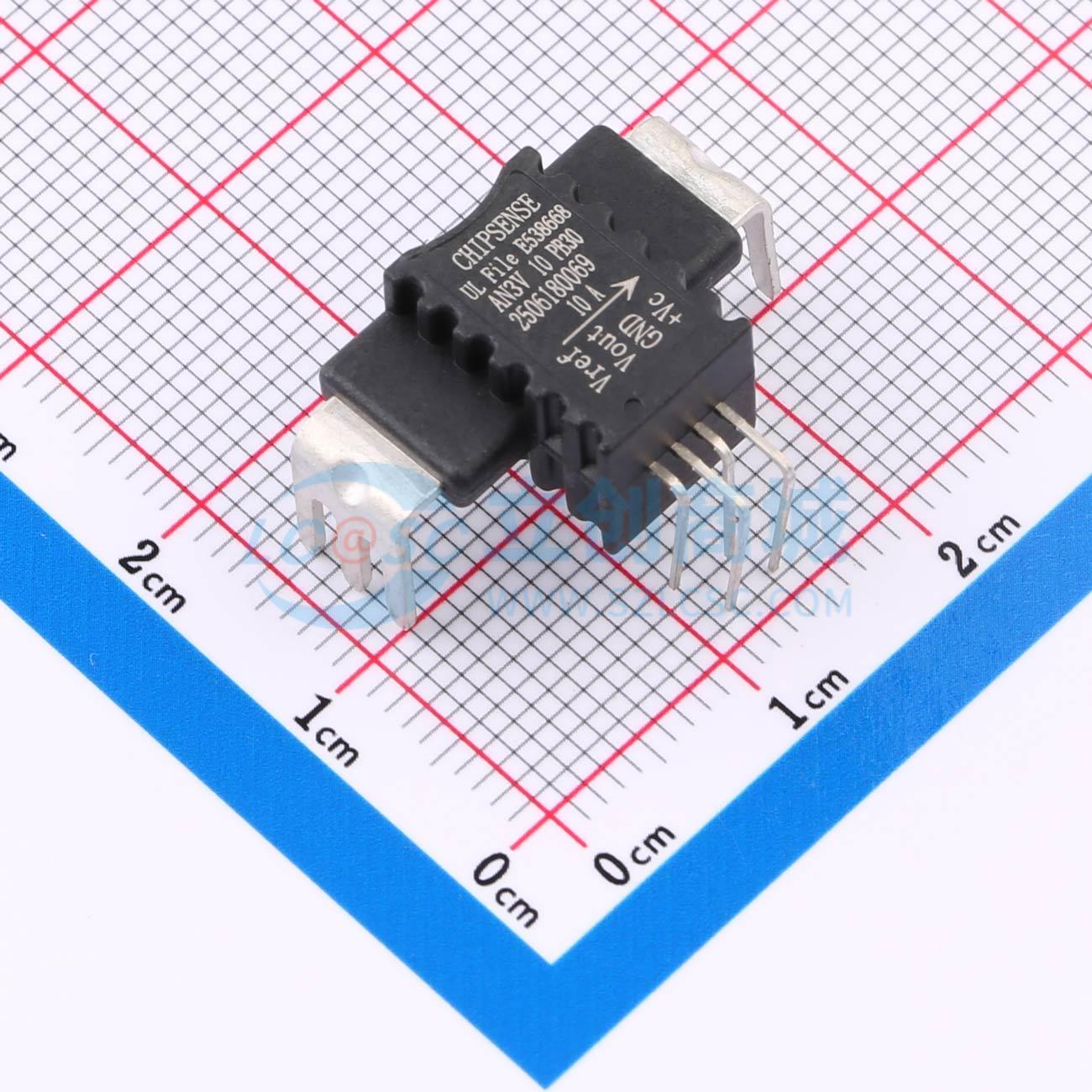

温馨提醒：图片仅供参考，商品以实物为准
AN3V 10 PB30
电流传感器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 用于电流的电子测量：直流、交流、脉冲等，在初级和次级电路之间具有电流隔离。
- 品牌名称
- CHIPSENSE(芯森)
- 商品型号
- AN3V 10 PB30
- 商品编号
- C49164848
- 商品封装
- 插件
- 包装方式
- 托盘
- 商品毛重
- 5.637333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流传感器 | |
| 电流测量范围 | ±25A | |
| 工作电压 | 3.3V | |
| 隔离电压(Vrms) | 4.3kVrms | |
| 灵敏度 | 46mV/A | |
| 待机电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+105℃ | |
| 带宽 | 250kHz | |
| 电流端电阻 | 0.21mΩ | |
| 响应时间(tr) | 2.5us | |
| 双向电流检测 | 支持 | |
| 功能特性 | 双向检测 |
商品特性
- 基于霍尔原理的开环电流传感器
- 原边和副边之间绝缘
- 原材料符合UL 94-V0
- 没有插入损耗
- 供电电压：+3.3V
- 高度 h = 8.7 mm
- 执行标准：IEC 60664-1:2020、IEC 61800-5-1:2022、IEC 62109-1:2010
应用领域
- 交流变频调速
- 伺服驱动器
- 直流电机驱动器
- 不间断电源
- 模块电源
- 开关电源
- 汇流箱
- MPPT
