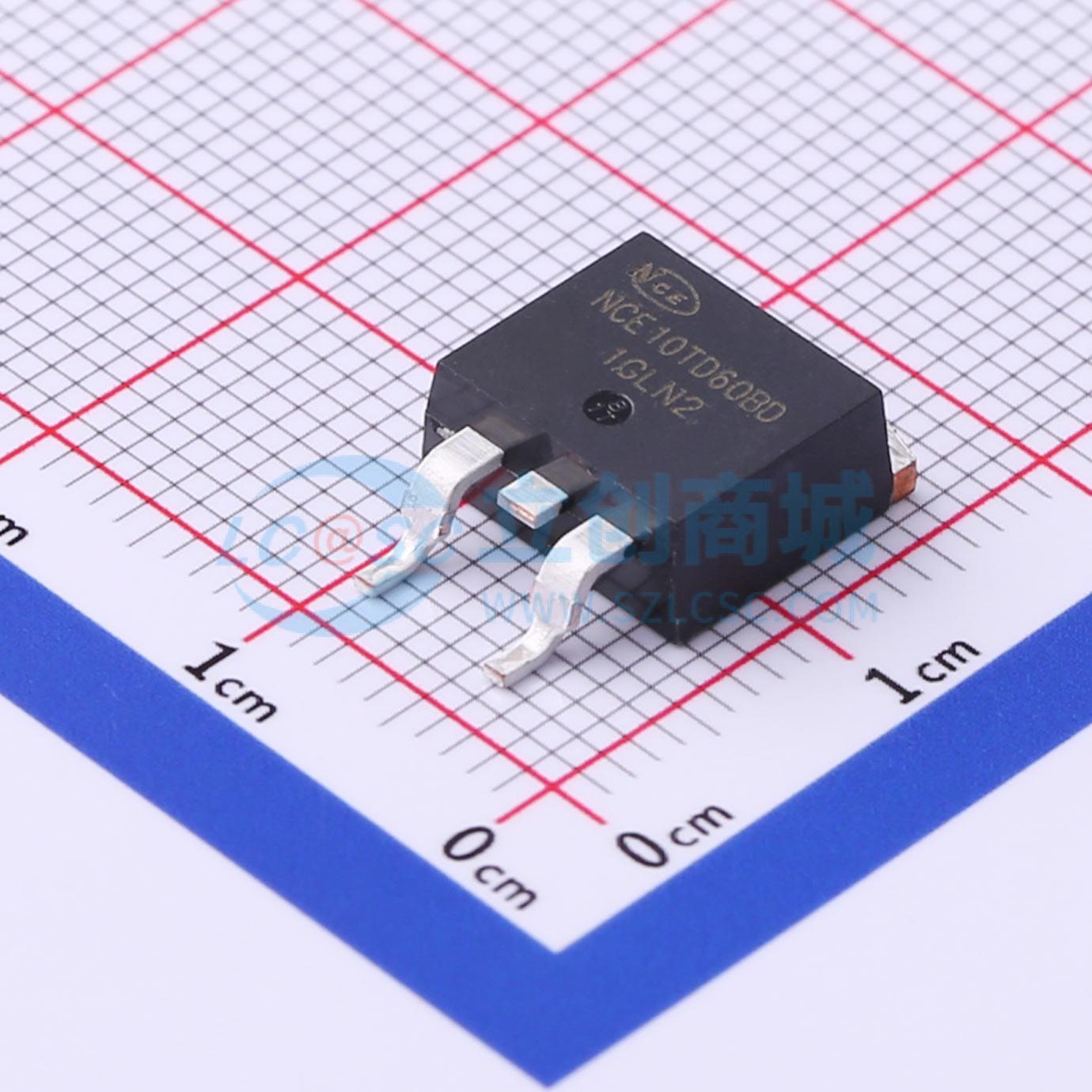

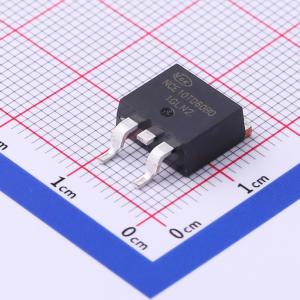

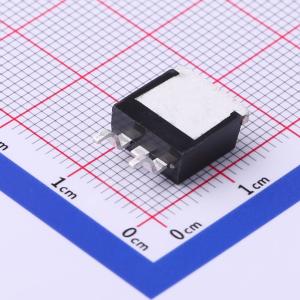

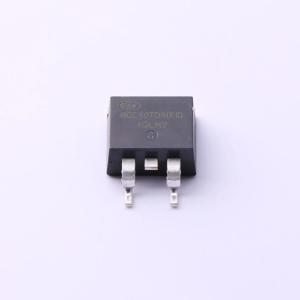

温馨提醒：图片仅供参考，商品以实物为准
NCE10TD60BD
600V、10A沟槽式FSII快速绝缘栅双极型晶体管（IGBT）
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 使用专有沟槽设计和先进的 FS（场截止）第二代技术，600V 沟槽 FSII IGBT 具有卓越的导通和开关性能，且易于并联操作。
- 品牌名称
- NCE(无锡新洁能)
- 商品型号
- NCE10TD60BD
- 商品编号
- C502936
- 商品封装
- TO-263-3
- 包装方式
- 编带
- 商品毛重
- 2.182克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 集射极击穿电压(Vces) | 600V | |
| 集电极电流(Ic) | 20A | |
| 耗散功率(Pd) | 83W | |
| 输出电容(Coes) | 40pF | |
| 正向脉冲电流(Ifm) | 30A | |
| 集射极饱和电压(VCE(sat)) | 1.9V@10A,15V | |
| 栅极阈值电压(Vge(th)) | 4V@1mA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 44nC@15V | |
| 输入电容(Cies) | 1.127nF | |
| 开启延迟时间(Td(on)) | 20ns | |
| 关断延迟时间(Td(off)) | 73ns | |
| 导通损耗(Eon) | 210uJ | |
| 关断损耗(Eoff) | 110uJ | |
| 反向恢复时间(Trr) | 158ns | |
| 反向传输电容(Cres) | 24pF |
