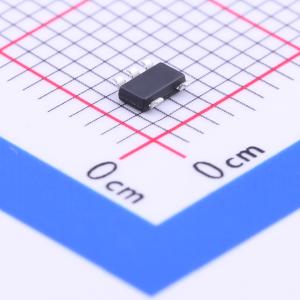

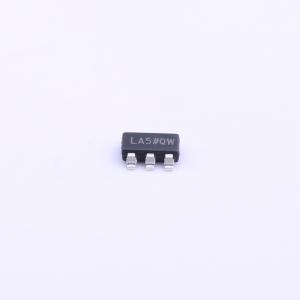

ADP121-AUJZ33R7
150 mA，低静态电流CMOS线性稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 150 mA，低静态电流，CMOS线性稳压器，采用5引脚TSOT封装
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADP121-AUJZ33R7
- 商品编号
- C50499
- 商品封装
- TSOT-5
- 包装方式
- 编带
- 商品毛重
- 0.046克(g)
- 立创商城设计参考
- LDO-(1)电源输入7V以内-(2)输出0.1A~1A方案
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 5.5V | |
| 输出电压 | 3.3V | |
| 输出电流 | 150mA | |
| 电源纹波抑制比(PSRR) | 60dB@(10kHz) | |
| 压差 | 180mV@(150mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 40uA | |
| 噪声 | 65uVrms | |
| 特性 | 热关断；过流保护；带使能；过热保护 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
ADP121是一款低静态电流、低压差线性稳压器，工作电压范围为2.3 V至5.5 V，可提供高达150 mA的输出电流。在150 mA负载下，仅135 mV的低压差电压可提高效率，并允许在较宽的输入电压范围内工作。满载时仅30 μA的低静态电流，使ADP121非常适合电池供电的便携式设备。 ADP121的输出电压范围为1.2 V至3.3 V。该器件针对使用1 μF小型陶瓷输出电容实现稳定工作进行了优化。ADP121在占用最小电路板面积的情况下，可实现出色的瞬态性能。 短路保护和热过载保护电路可防止在恶劣条件下器件损坏。ADP121提供超小型5引脚TSOT和4焊球、0.4 mm间距无卤WLCSP封装，采用最小占位面积解决方案，可满足各种便携式应用需求。
商品特性
- 输入电压范围：2.3 V至5.5 V
- 输出电压范围：1.2 V至3.3 V
- 输出电流：150 mA
- 低静态电流：负载为0 μA时，I_GND = 1 μA；负载为150 mA时，I_GND = 30 μA
- 低关断电流：< 1 μA
- 低压差电压：负载为150 mA时为90 mV
- 高电源抑制比（PSRR）：V_OUT = 1.2 V、1 kHz时为70 dB；V_OUT = 1.2 V、10 Hz时为70 dB
- 低噪声：V_OUT = 1.2 V时为40 μV rms
- 无需噪声旁路电容
- 输出电压精度：±1%
- 使用1 μF小型陶瓷输出电容即可实现稳定工作
- 限流和热过载保护
- 逻辑控制使能
- 5引脚TSOT封装
- 4焊球、0.4 mm间距WLCSP封装
应用领域
- 手机
- 数码相机和音频设备
- 便携式和电池供电设备
- DC-DC后级稳压
- 后级稳压
