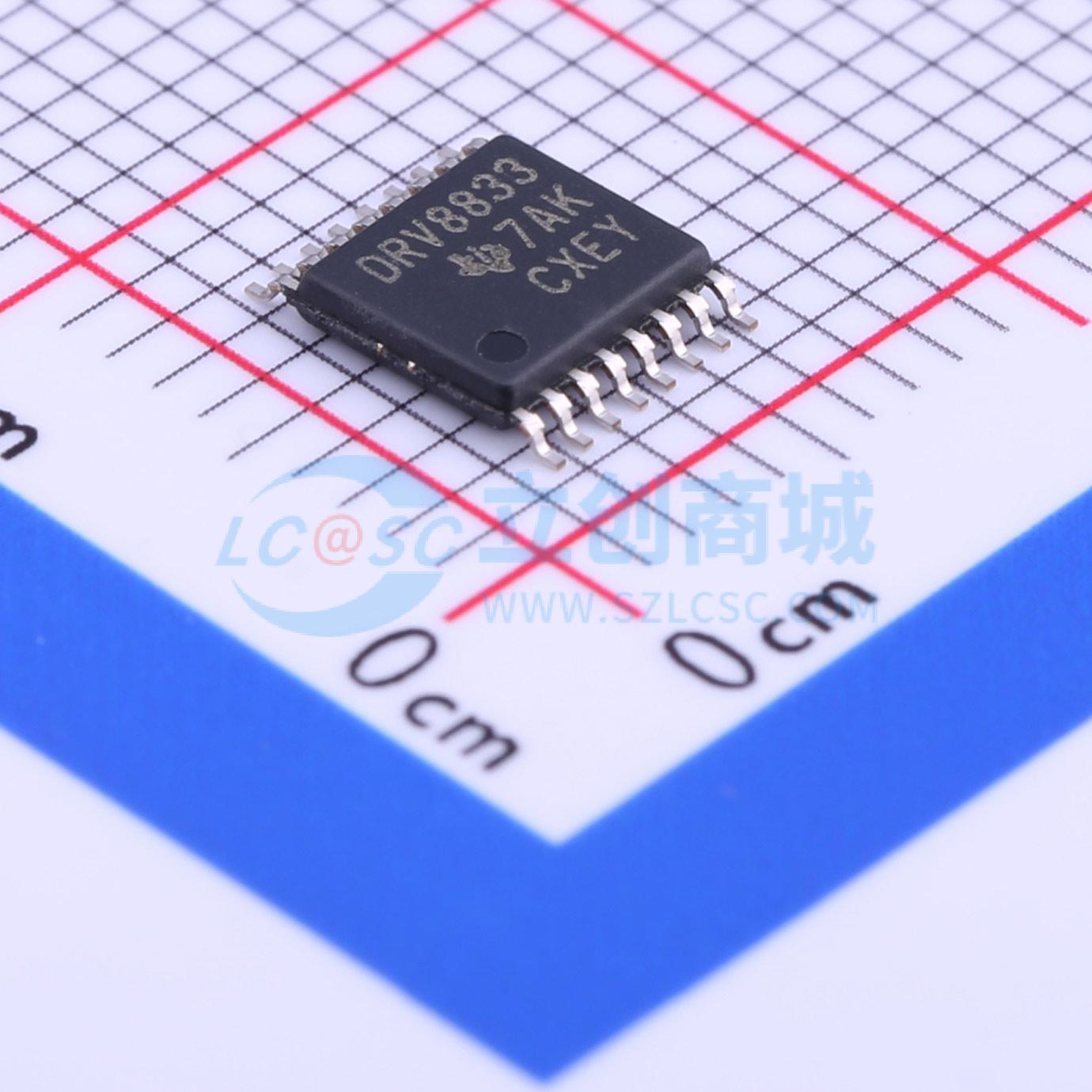

温馨提醒：图片仅供参考，商品以实物为准

DRV8833PWPR

1.5A 有刷直流电机驱动芯片 10.8V

描述: DRV8833 具有电流调节功能的 10.8V、2A、双通道 H 桥电机驱动器
品牌名称: TI(德州仪器)
商品型号: DRV8833PWPR
商品编号: C50506
商品封装: TSSOP-16-EP
包装方式: 编带
商品毛重: 0.183克(g)
网友设计参考: ESP32麦克纳姆轮图传小车

商品参数

商品概述

DRV8833器件为玩具、打印机和其他机电一体化应用提供双桥电机驱动解决方案。该器件有两个H桥驱动器，可驱动两个直流有刷电机、一个双极步进电机、螺线管或其他感性负载。每个H桥的输出驱动模块由配置成H桥的N沟道功率MOSFET组成，用于驱动电机绕组。每个H桥都包含调节或限制绕组电流的电路。该器件具备带故障输出引脚的内部关断功能，可实现过流保护、短路保护、欠压锁定和过热保护，还提供低功耗睡眠模式。 DRV8833采用带PowerPAD的16引脚WQFN封装（环保：符合RoHS标准且无锑/溴）。

商品特性

双H桥电流控制电机驱动器，可驱动两个直流电机或一个步进电机
低MOSFET导通电阻：高侧 + 低侧 360 mΩ
输出电流（VM = 5 V、25°C时）：RTY封装中每个H桥的均方根电流为1.5 A，峰值电流为2 A
输出可并联，实现均方根电流3 A、峰值电流4 A
宽电源电压范围：2.7 V至10.8 V
PWM绕组电流调节和电流限制
散热增强型表面贴装封装

应用领域

电池供电玩具
销售点打印机
视频监控摄像头
办公自动化设备
游戏机
机器人

	属性	参数值
	商品目录	步进电机驱动芯片
	电机驱动电压(Vm)	2.7V~10.8V
	输出电流	1.5A
	H桥数量	2

	属性	参数值
	驱动类型	双极驱动
	集成开关	是
	导通电阻	360mΩ
	工作温度	-40℃~+85℃
