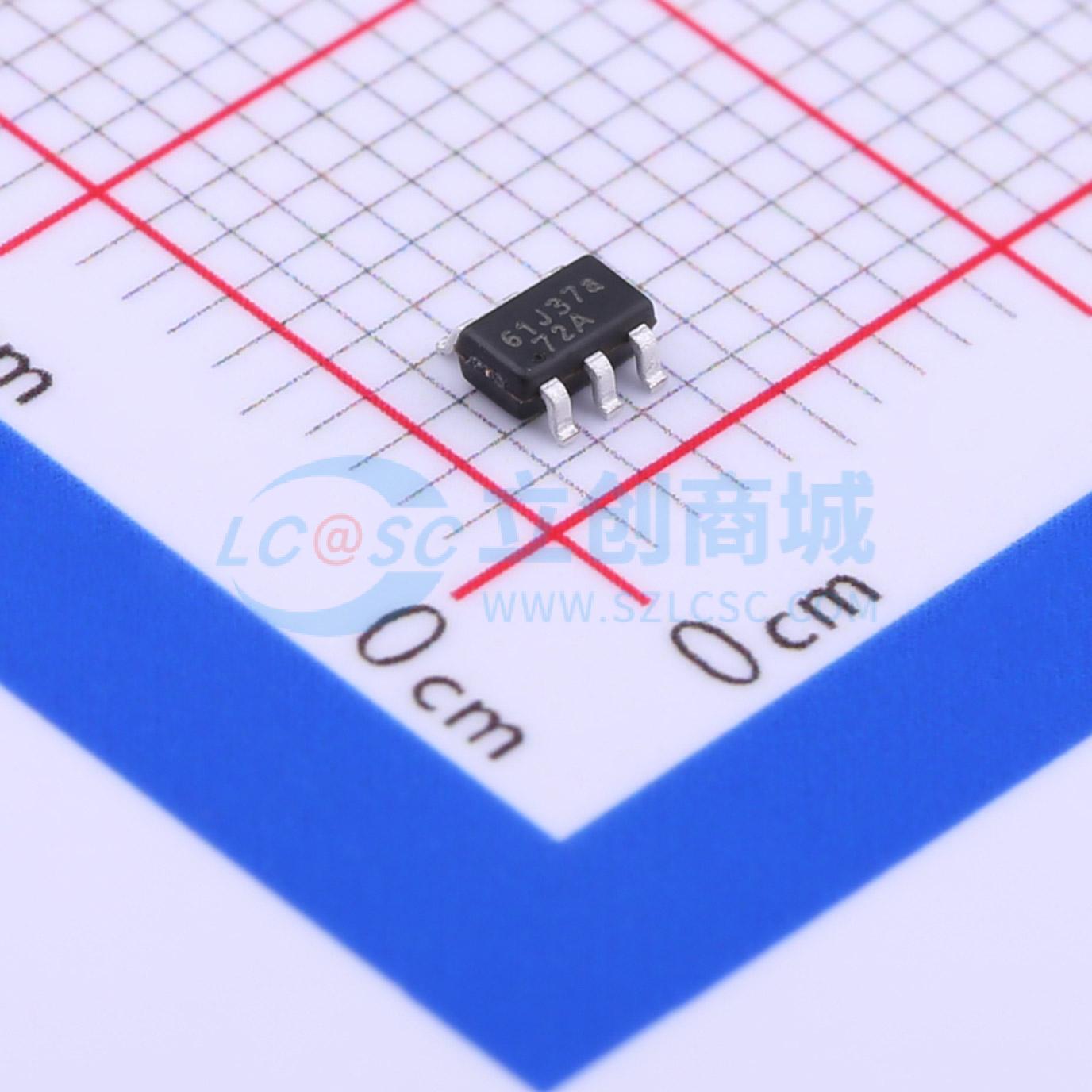

温馨提醒：图片仅供参考，商品以实物为准
OB2361MP
OB2361MP
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- OB(昂宝)
- 商品型号
- OB2361MP
- 商品编号
- C50510
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.041克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | - | |
| 工作电压 | - | |
| 开关频率 | 52kHz | |
| 输出电流 | - | |
| 耗散功率(Pd) | - | |
| 最大占空比 | - |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | - | |
| 拓扑结构 | 反激式 | |
| 功能特性 | 过压保护(OVP)；过流保护(OCP)；软启动 | |
| 工作温度 | - | |
| 工作模式 | PFM 调制；CCM；QR | |
| 输出电压 | - | |
| 反馈方式 | - |
商品概述
OB2361是一款高性能自适应多模式PWM控制器，适用于反激式应用。它经过优化，可在通用输入范围内和所有负载条件下实现高效率，同时有效控制系统成本。在满载时，该IC在低输入电压下以固定频率（52KHz）CCM模式运行，在高输入电压下以QR模式运行。
商品特性
- 多模式运行：满载时，低输入电压下以固定频率（52KHz）CCM模式运行，高输入电压下以QR模式运行
- 中载至满载范围内的准谐振运行
- 轻载时的脉冲频率调制（PFM）运行
- 空载时的间歇模式
- 固定频率CCM模式下的自适应频率混洗
- 固定频率CCM模式下的斜率补偿
- 4ms软启动
- 过载保护
- 过流保护
- 引脚开路/短路保护
- 输出过压保护
- 采用SOT23-6封装，符合RoHS标准
应用领域
- 电源适配器
- 开放式开关电源
- 机顶盒电源
- 笔记本电脑/DVD
