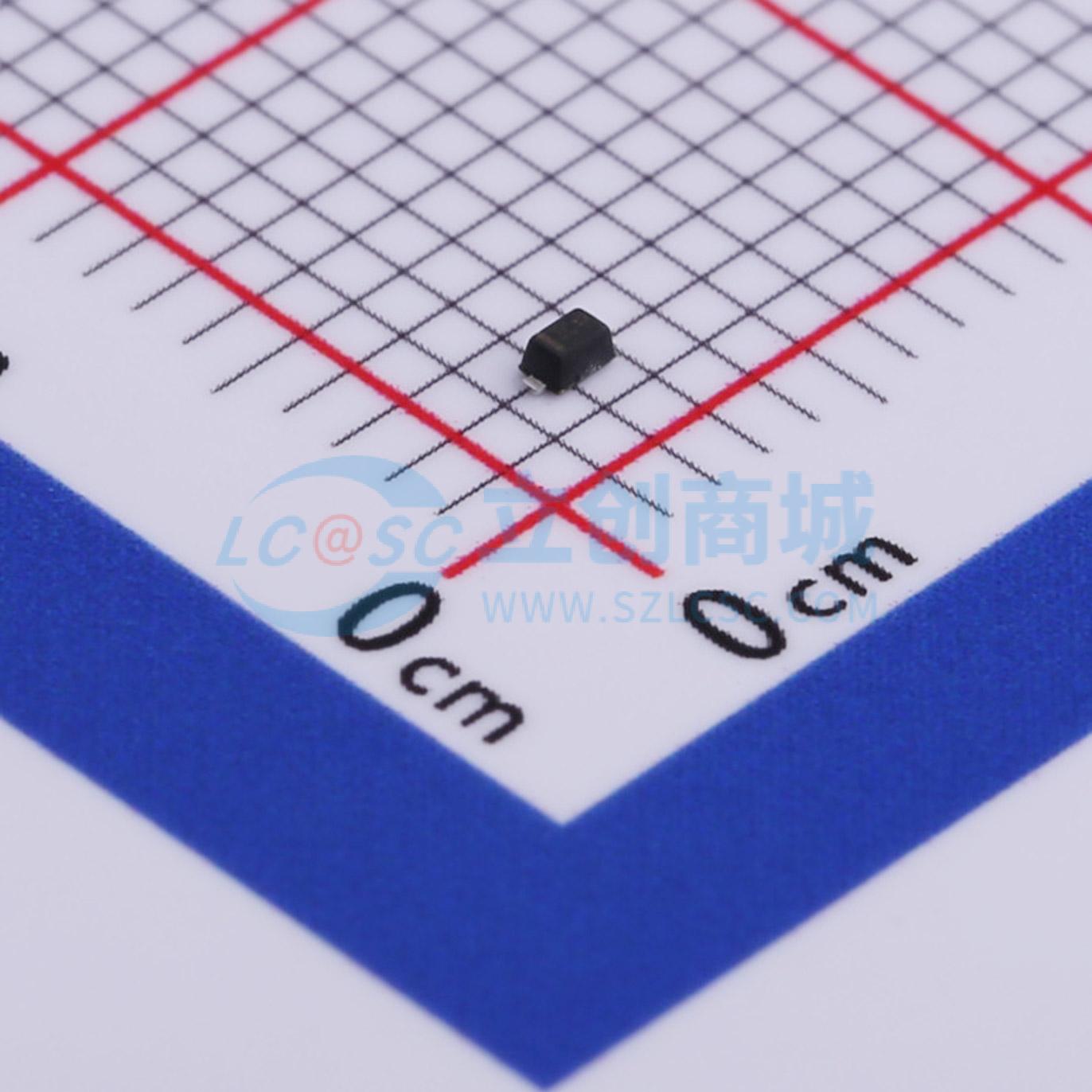

温馨提醒：图片仅供参考，商品以实物为准
ESD5Z3.3C
单向ESD 3.3V截止 峰值脉冲电流：5A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 个人消费电子、智能家居、监控门禁、车载电子
- 品牌名称
- MDD(辰达半导体)
- 商品型号
- ESD5Z3.3C
- 商品编号
- C502551
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.023克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 12V | |
| 峰值脉冲电流(Ipp) | 5A | |
| 峰值脉冲功率(Ppp) | 60W | |
| 击穿电压 | 3.6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+150℃ | |
| 防护等级 | IEC 61000-4-2；IEC 61000-4-4 | |
| 类型 | ESD | |
| Cj-结电容 | 16.5pF |
商品概述
ESD5Z3.3C旨在保护电压敏感元件免受静电放电（ESD）和瞬态电压事件的影响。出色的钳位能力、低泄漏和快速响应时间，使其成为电路板空间有限设计中静电放电保护的理想选择。该器件专门设计用于保护连接到数据和传输线路的敏感元件，免受静电放电（ESD）、电缆放电事件（CDE）和电快速瞬变（EFT）引起的过电压影响。
商品特性
- IEC61000-4-2（ESD）±30KV（空气）±30KV（接触）
- IEC61000-4-4（EFT）40A（5/50ns）
- 峰值功率耗散：60W（8/20us）
- 保护单向I/O线路
- 低钳位电压
- 工作电压：3.3V
- 低泄漏电流
应用领域
- 高速线路：USB1.0/2.0、VGA、DVI、SDI
- 串行和并行端口
- 笔记本电脑、台式机和服务器
- 手机及配件
- 便携式仪器
- 投影电视
- 外围设备
