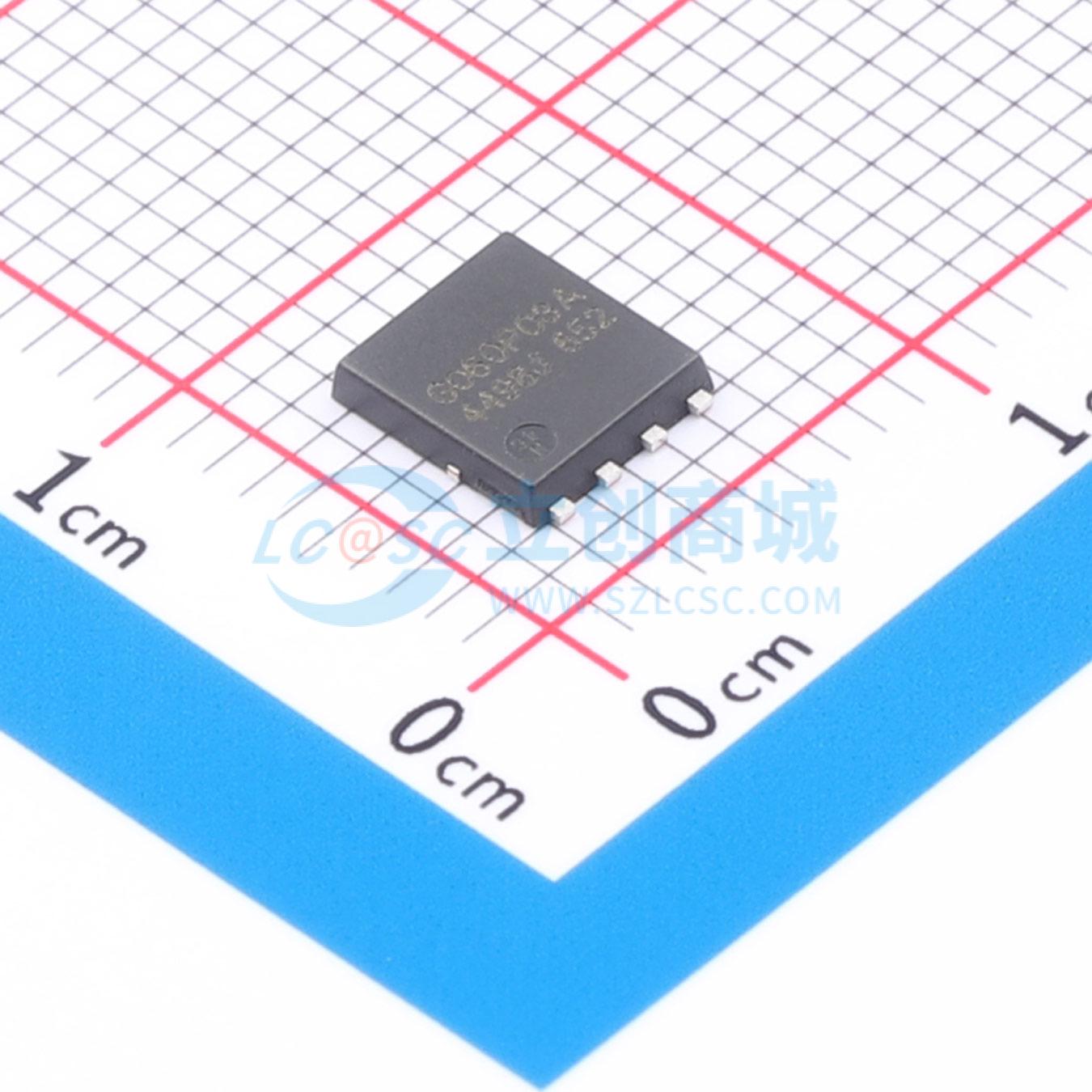

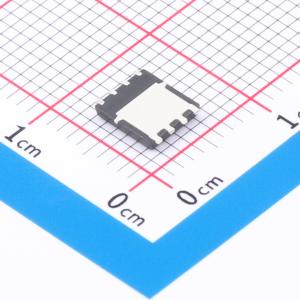

JMTG060P03A
P沟道 30V 111A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- JJW(捷捷微)
- 商品型号
- JMTG060P03A
- 商品编号
- C49024277
- 商品封装
- PDFN-8L(5x6)
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 111A | |
| 导通电阻(RDS(on)) | 3.8mΩ@10V | |
| 耗散功率(Pd) | 104W | |
| 阈值电压(Vgs(th)) | 1.8V | |
| 栅极电荷量(Qg) | 110nC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Ciss) | 6.609nF | |
| 反向传输电容(Crss) | 575pF | |
| 工作温度 | - | |
| 配置 | - | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 687pF | |
| 栅极电压(Vgs) | ±20V |
商品特性
- 优异的导通电阻和低栅极电荷
- 100%进行非钳位电感开关测试
- 100%进行漏源电压变化测试
- 无卤素；符合RoHS标准
应用领域
- 负载开关
- 脉宽调制应用
- 电源管理
