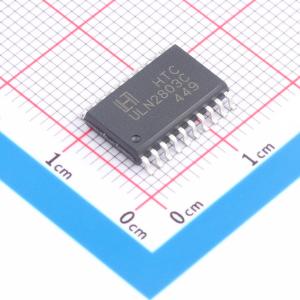

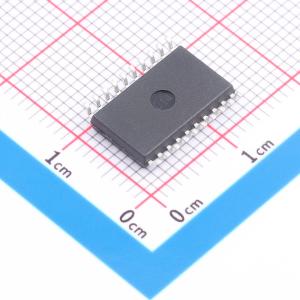

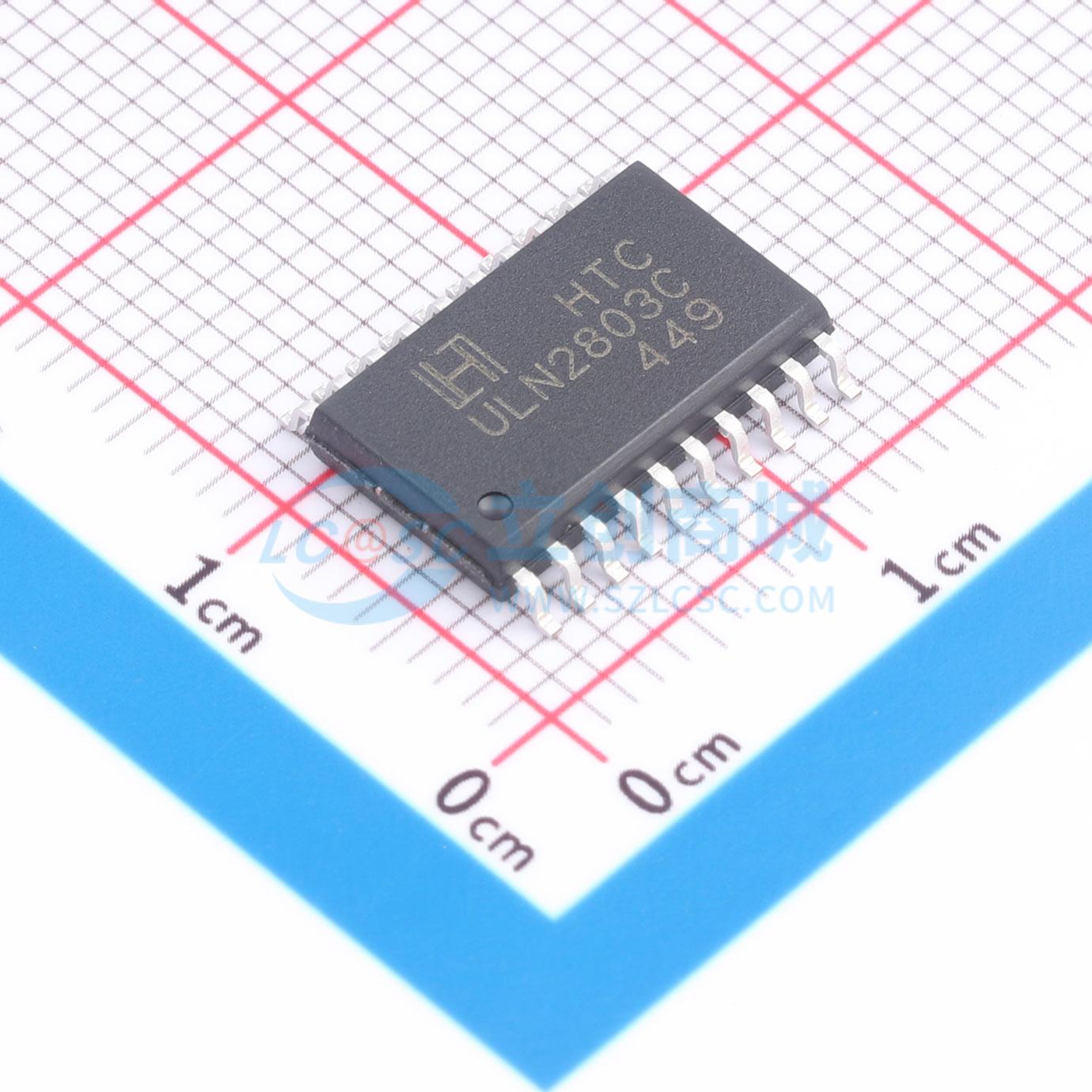

ULN2803CD
高电压高电流达林顿晶体管阵列，适用于继电器、电机和灯驱动
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- HTC
- 商品型号
- ULN2803CD
- 商品编号
- C49026420
- 商品封装
- SOP-20
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 达林顿晶体管阵列 | |
| 通道数 | 八路 | |
| 集射极击穿电压(Vceo) | 50V |
| 属性 | 参数值 | |
|---|---|---|
| 集电极电流(Ic) | 500mA | |
| 最大输入电压(VI) | 30V | |
| 工作温度 | -40℃~+85℃ |
商品概述
ULN2803C 是一款单片高压、高电流达林顿晶体管阵列。每个器件包含八个 NPN 达林顿对，其输出端具有共阴极钳位二极管，适用于切换感性负载。单个达林顿对的集电极电流额定值为 500 mA。达林顿对可以并联以获得更高的电流能力。应用包括继电器驱动器、锤驱动器、灯驱动器、显示驱动器（LED 和气体放电）、线路驱动器和逻辑缓冲器。
商品特性
- 每个封装包含 8 个达林顿阵列
- 额定集电极电流为 500 mA（单路输出）
- 输出电压 50V
- 输出钳位二极管
- 输入兼容多种逻辑类型
- 适用于继电器驱动应用
- 输入引脚与输出引脚相对放置，以简化布局
应用领域
- 继电器驱动器
- 步进和直流有刷电机驱动器
- 灯驱动器
- 显示驱动器
- 线路驱动器
- 逻辑缓冲器
