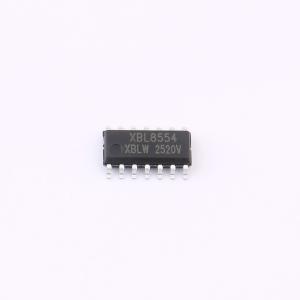

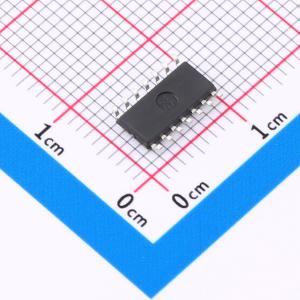

温馨提醒：图片仅供参考，商品以实物为准
XBL8554DTR
四路零漂移微功耗运放，1.6M 带宽，轨到轨输入输出高精度
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- XBL8554是一款四路零漂移微功耗1.6M带宽轨到轨输入输出精密运算放大器
- 品牌名称
- XBLW(芯伯乐)
- 商品型号
- XBL8554DTR
- 商品编号
- C48997995
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.6克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 四路 | |
| 单电源电压 | 1.8V~5.5V | |
| 双电源电压(Vee~Vcc) | - | |
| 输入失调电压(Vos) | 2uV | |
| 输入失调电压温漂(Vos TC) | 5nV/℃ | |
| 增益带宽积(GBW) | 1.5MHz | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 压摆率(SR) | 1.2V/us |
| 属性 | 参数值 | |
|---|---|---|
| 共模抑制比(CMRR) | 130dB | |
| 输入电压噪声密度(eN) | 19nV/√Hz@1kHz | |
| 输入偏置电流(Ib) | 70pA | |
| 静态电流(Iq) | 80uA | |
| 输出电流 | 40mA | |
| 输入失调电流(Ios) | 100pA | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | EMI滤波/RF抑制；ESD保护；内置补偿；零漂移/自动稳零 |
商品概述
XBL8554 四通道放大器采用专利的快速阶跃响应斩波稳定技术，提供输入偏移电压校正，从而实现极低的偏移和漂移。该方法持续测量并补偿输入偏移，消除了随时间、温度变化的漂移以及 1/f 噪声的影响。这一设计突破使得器件在仅消耗 125 μA 电源电流的同时，实现了 1.5 MHz 的增益带宽积和 1.2 V/μs 的高压摆率。这些器件具有单位增益稳定性，并具备良好的电源抑制比和共模抑制比。 XBL8554 放大器非常适合需要精确放大低电平信号的应用，在这些应用中，即使在高带宽和快速瞬态响应要求下，也不允许存在误差源。其轨到轨的输入和输出摆幅使得高侧和低侧检测都变得容易。XBL8554 可在低至 1.8 V 的单电源电压下工作，适用于双节电池应用。 XBL8554 运算放大器增强了 EMI 保护功能，以最大限度地减少来自外部源的电磁干扰，并具有高静电放电保护能力（5-kV HBM）。所有型号均规定在 -40℃ 至 +125℃ 的扩展工业温度范围内工作。
商品特性
- 高直流精度：最大失调电压 ±10 μV，最大漂移 ±50 nV/°C；最小开环增益 112 dB（Vdd = 5.5V）；最小电源抑制比 112 dB（Vdd = 5.5V）；最小共模抑制比 112 dB（VDD = 5.5V）；典型输入电压噪声 0.45 μVpp（f = 0.1 至 10 Hz）
- 1.5 MHz 带宽和 1.2 V/μs 压摆率
- 1V 阶跃信号下，建立至 0.1% 的时间：1.2 μs
- 过载恢复至 0.1% 的时间：35 μs
- 微功耗：每放大器 125 μA，宽电源电压范围：1.8 V 至 5.5 V
- 工作温度范围：-40℃ 至 +125℃
应用领域
- 精密电流检测
- 电阻温度检测器
- 温度、位置和压力传感器
- 医疗设备
- 电子秤
- 应变片放大器
- 热电偶放大器
