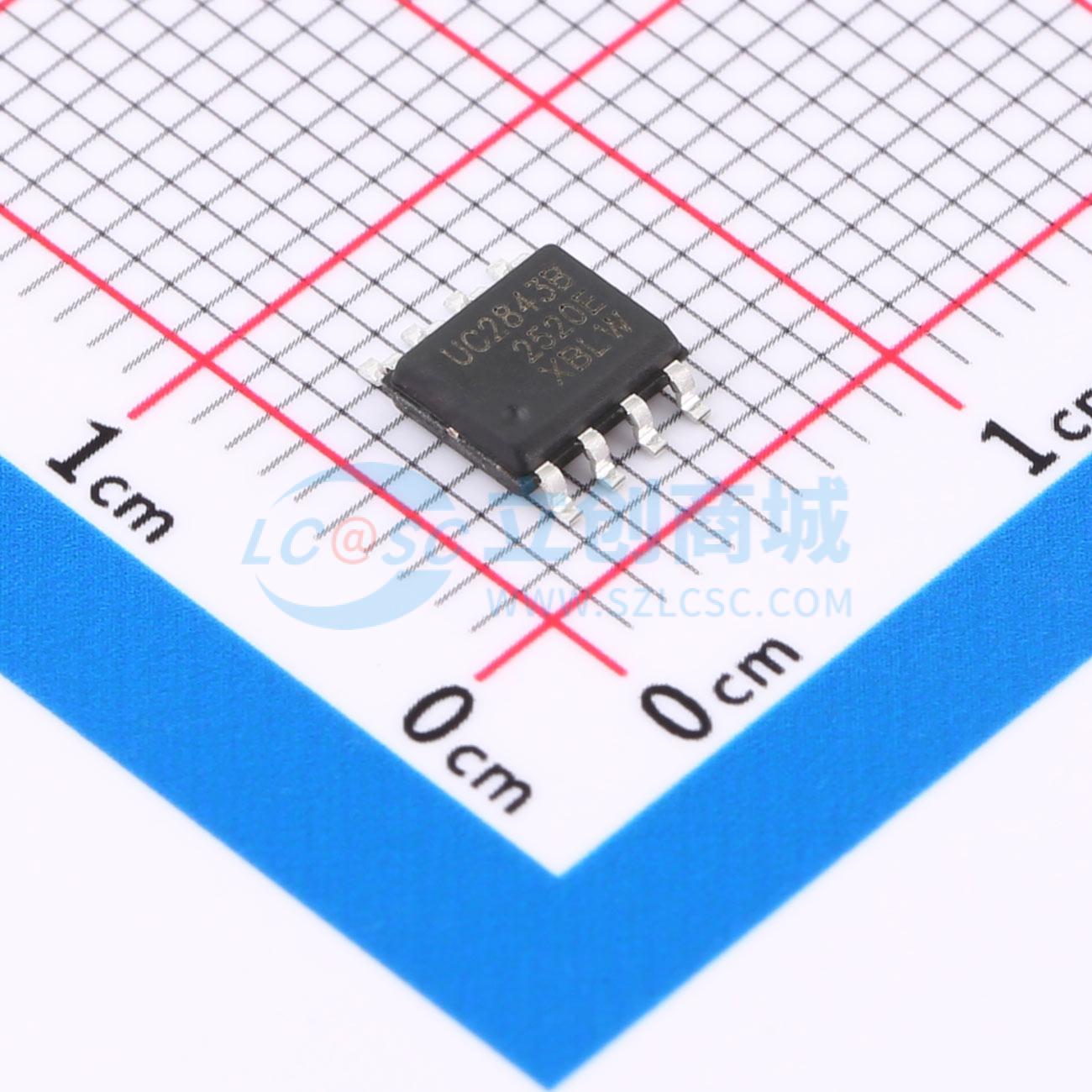

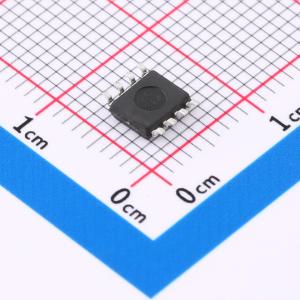

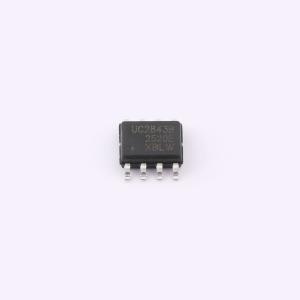

温馨提醒：图片仅供参考，商品以实物为准
UC2843BDTR(XBLW)
高性能电流模式控制器，适配离线及 DC‑DC 转换器，元件少成本低
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- UC2843是一款高性能的固定频率电流模式控制器,专为离线转换器和DC-DC转换器应用而设计，为设计者提供低成本解决方案，且外部元件最少。
- 品牌名称
- XBLW(芯伯乐)
- 商品型号
- UC2843BDTR(XBLW)
- 商品编号
- C48998001
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.19668克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 非隔离 | |
| 工作电压 | 7V~30V | |
| 开关频率 | 47kHz~57kHz | |
| 输出电流 | 1A | |
| 耗散功率(Pd) | 1W | |
| 最大占空比 | 94% |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | - | |
| 拓扑结构 | - | |
| 功能特性 | 欠压锁定；斜坡补偿；欠压保护(UVP)；过流保护(OCP) | |
| 工作温度 | -40℃~+85℃ | |
| 工作模式 | PWM 调制 | |
| 输出电压 | - | |
| 反馈方式 | - |
商品概述
UC2843是一款高性能固定频率电流模式控制器。该器件专为离线式转换器和DC-DC转换器应用而设计，为设计人员提供了外部元件极少的低成本解决方案。这些集成电路包含经过微调的振荡器、精确的占空比控制、温度补偿参考电源、高增益误差放大器、电流检测比较器以及非常适合驱动功率MOSFET的高电流图腾柱输出。它还包含保护功能，包括输入和欠压锁定、逐周期电流限制、可编程输出死区时间以及用于单脉冲计量的锁存器。该器件提供SOP-8封装和DIP-8封装。工作温度范围为-40°C ~ 85°C。该产品未获准用于生命支持类应用。
商品特性
- 稳定的内部带隙参考电压源
- 增强的负载响应特性
- 逐脉冲电流限制
- 自动负反馈补偿电路
- 高电流图腾柱输出（驱动电流高达1A）
- 欠压锁定电路
- 低启动和工作电流（< 0.13mA）
- 工作频率可达500kHz
应用领域
- 任意极性的开关稳压器
- 变压器耦合的DC-DC转换器
