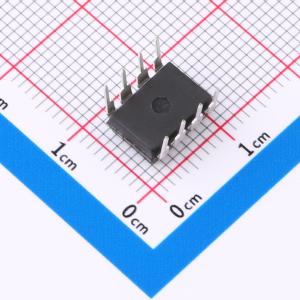

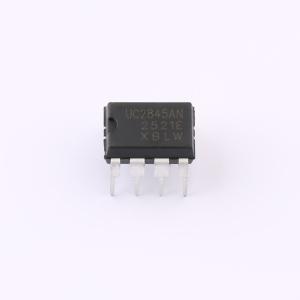

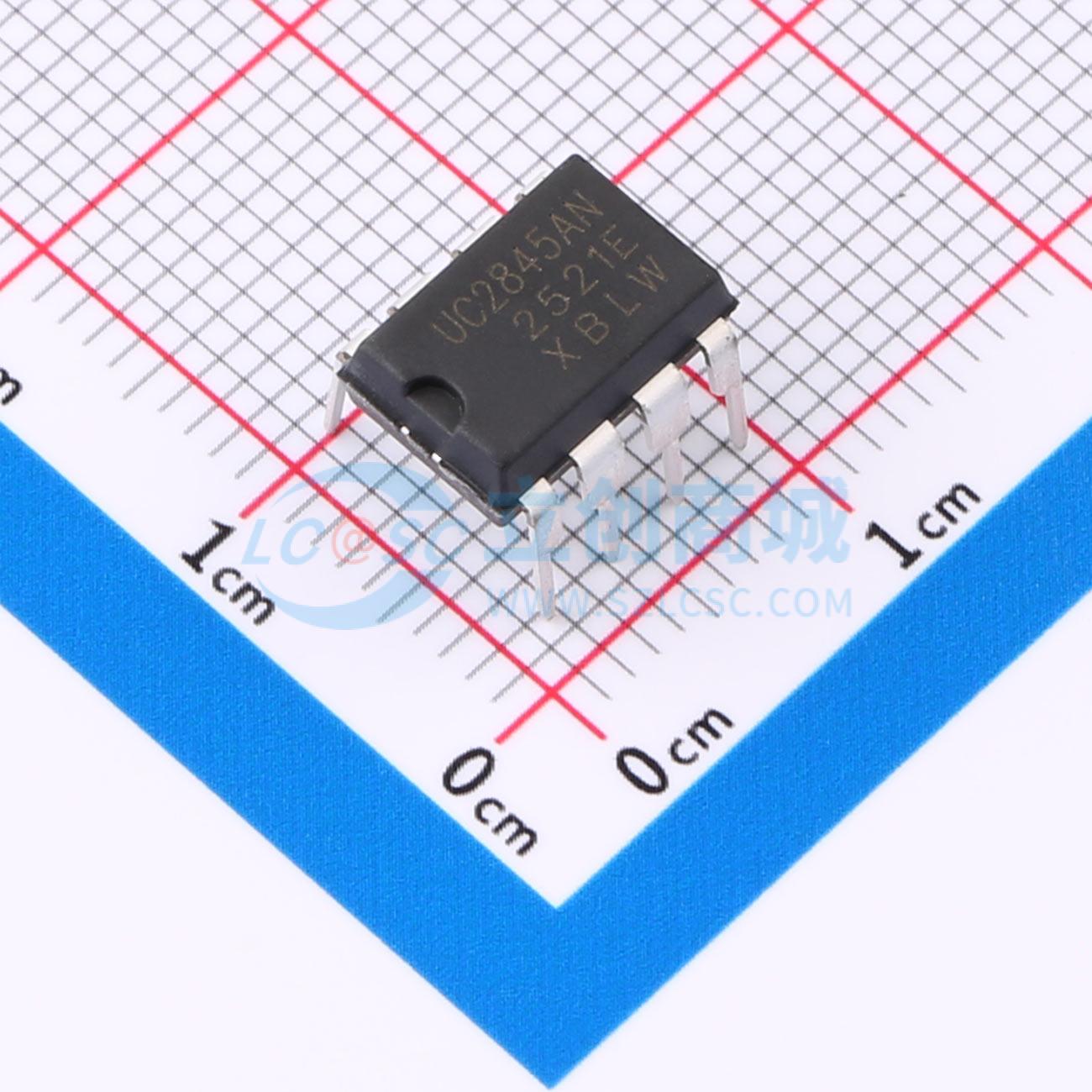

UC2845AN(XBLW)
固定频率电流模式 PWM 控制器，适配离线式与 DC‑DC 转换器应用
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- UC2845是一种固定频率电流模式PWM控制器，专为离线式和DC-DC转换器应用而设计。
- 品牌名称
- XBLW(芯伯乐)
- 商品型号
- UC2845AN(XBLW)
- 商品编号
- C48998004
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 0.8492克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 非隔离 | |
| 工作电压 | - | |
| 开关频率 | 47kHz~57kHz | |
| 输出电流 | 1A | |
| 耗散功率(Pd) | 1W | |
| 最大占空比 | 50% |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | - | |
| 拓扑结构 | - | |
| 功能特性 | 欠压锁定；斜坡补偿；欠压保护(UVP)；过流保护(OCP) | |
| 工作温度 | -40℃~+85℃ | |
| 工作模式 | PWM 调制 | |
| 输出电压 | - | |
| 反馈方式 | - |
商品概述
UC2845是一款固定频率电流模式脉宽调制控制器，专为离线式和直流-直流转换器应用而设计。该集成电路集成了振荡器、温度补偿基准电压源、高增益误差放大器、电流检测比较器以及一个适用于驱动功率MOSFET的高电流图腾柱输出。其保护特性包括带滞回的输入和基准欠压锁定、逐周期电流限制、用于单脉冲计量的锁存器，以及一个在每个振荡器周期交替关断输出的触发器，允许将输出死区时间编程设置在50%至70%之间。UC2845针对较低电压应用进行了优化，其欠压锁定阈值为8.2V（开启）和7.6V（关闭）。
商品特性
- 电流模式工作，输出开关频率可达500 kHz
- 输出死区时间可在50%至70%间调节
- 自动前馈补偿
- 用于逐周期电流限制的锁存脉宽调制
- 内部微调基准电压源，带欠压锁定
- 高电流推挽输出（驱动电流高达1A）
- 带滞回的欠压锁定
- 低启动电流和工作电流（< 0.5 mA）
应用领域
- 任何极性的开关稳压器
- 变压器耦合直流-直流转换器
