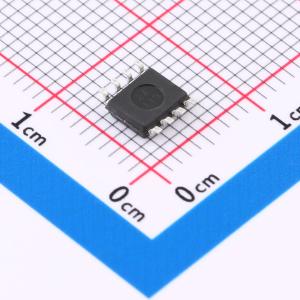

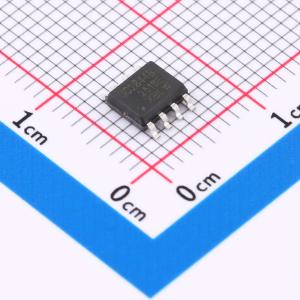

温馨提醒：图片仅供参考，商品以实物为准
UC2844BDTR(XBLW)
电流模式 PWM 脉冲宽度集成电路，适用于开关电源
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- UC2844是一种具有电流控制模式的脉冲宽度集成电路，适用于开关电源。
- 品牌名称
- XBLW(芯伯乐)
- 商品型号
- UC2844BDTR(XBLW)
- 商品编号
- C48998003
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.19692克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 非隔离 | |
| 工作电压 | 9.8V~25V | |
| 开关频率 | 47kHz~57kHz | |
| 输出电流 | 1A | |
| 耗散功率(Pd) | 1W | |
| 最大占空比 | 48% |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | - | |
| 拓扑结构 | - | |
| 功能特性 | 欠压锁定；欠压保护(UVP)；斜坡补偿 | |
| 工作温度 | -40℃~+85℃ | |
| 工作模式 | PWM 调制 | |
| 输出电压 | - | |
| 反馈方式 | - |
商品概述
UC2844是一款用于开关电源的电流控制模式脉宽调制集成电路。与电压控制模式相比，它在负载响应和线性调整方面具有诸多优势。该器件提供SOP8和DIP8两种封装。
商品特性
- 内部欠压锁定电路
- 低启动与工作电流（典型值0.26mA）
- 最大占空比控制
- 高电流图腾柱输出（驱动电流高达1A）
- 工作频率：500kHz
- 自动前馈补偿
- 双脉冲抑制
- 增强的负载响应特性
应用领域
- 任意极性的开关稳压器
- 变压器耦合的DC-DC转换器
