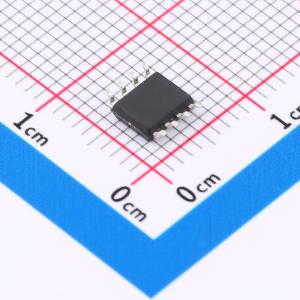

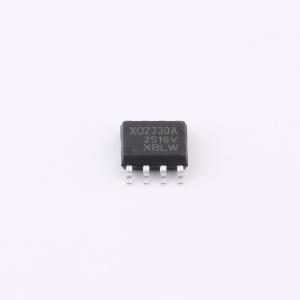

温馨提醒：图片仅供参考，商品以实物为准
XOPA2330AIDR
零漂移、微功耗、轨到轨输入输出运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- XOPA2330是一款双路微功耗零漂COMS精密运算放大器
- 品牌名称
- XBLW(芯伯乐)
- 商品型号
- XOPA2330AIDR
- 商品编号
- C48997982
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.19684克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 双路 | |
| 单电源电压 | 1.8V~5.5V | |
| 双电源电压(Vee~Vcc) | - | |
| 输入失调电压(Vos) | 8uV | |
| 输入失调电压温漂(Vos TC) | 20nV/℃ | |
| 增益带宽积(GBW) | 350kHz | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 压摆率(SR) | 0.22V/us |
| 属性 | 参数值 | |
|---|---|---|
| 共模抑制比(CMRR) | 130dB | |
| 输入电压噪声密度(eN) | 57nV/√Hz@1kHz | |
| 输入偏置电流(Ib) | 70pA | |
| 静态电流(Iq) | 26uA | |
| 输出电流 | 40mA | |
| 输入失调电流(Ios) | 100pA | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | EMI滤波/RF抑制；ESD保护；零漂移/自动稳零 |
商品概述
XOPAx330系列放大器采用专利的快阶跃响应斩波稳定技术，对输入失调电压进行校正，从而实现极低的失调和漂移。该方法持续测量并补偿输入失调，消除了随时间与温度的漂移以及1/f噪声的影响。这一设计突破使得器件在仅消耗26μA电源电流的同时，实现了350kHz的增益带宽积和0.22V/μs的高压摆率。这些器件单位增益稳定，并具有良好的电源抑制比和共模抑制比。XOPAx330系列非常适合需要精密放大低电平信号的应用，在这些应用中无法容忍误差源，甚至需要高带宽和快速瞬态响应。轨到轨的输入和输出摆幅使得高侧和低侧检测都变得容易。XOPAx330系列可在低至1.8V的单电源电压下工作，适用于2节电池应用。XOPAx330运算放大器增强了电磁干扰保护，以最大限度地减少来自外部源的任何电磁干扰，并具有高静电放电保护（5kV HBM）。所有型号均规定在-40℃至+125℃的扩展工业温度范围内工作。
商品特性
- 高直流精度：最大失调电压30μV，最大漂移0.05μV/℃
- 最小开环增益：112 dB（Vs=5.5V时）
- 最小电源抑制比：112 dB（Vs=5.5V时）
- 最小共模抑制比：112 dB（Vs=5.5V时）
- 典型输入电压噪声：1.1 μVₚ₋ₚ（f=0.1至10 Hz时）
- 350 kHz带宽和0.22 V/μs压摆率
- 1V阶跃信号下建立至0.1%的时间：6 μs
- 过载恢复至0.1%的时间：55 μs
- 每放大器26 μA低功耗和1.8 V至5.5 V宽电源电压范围
- 工作温度范围：-40℃至+125℃
- 提供SOP-8、MSOP-8、SOT23-5封装
应用领域
- 精密电流检测
- 电阻热检测器
- 温度、位置和压力传感器
- 医疗设备
- 电子秤
