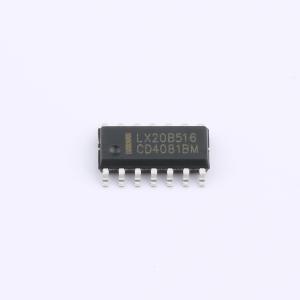

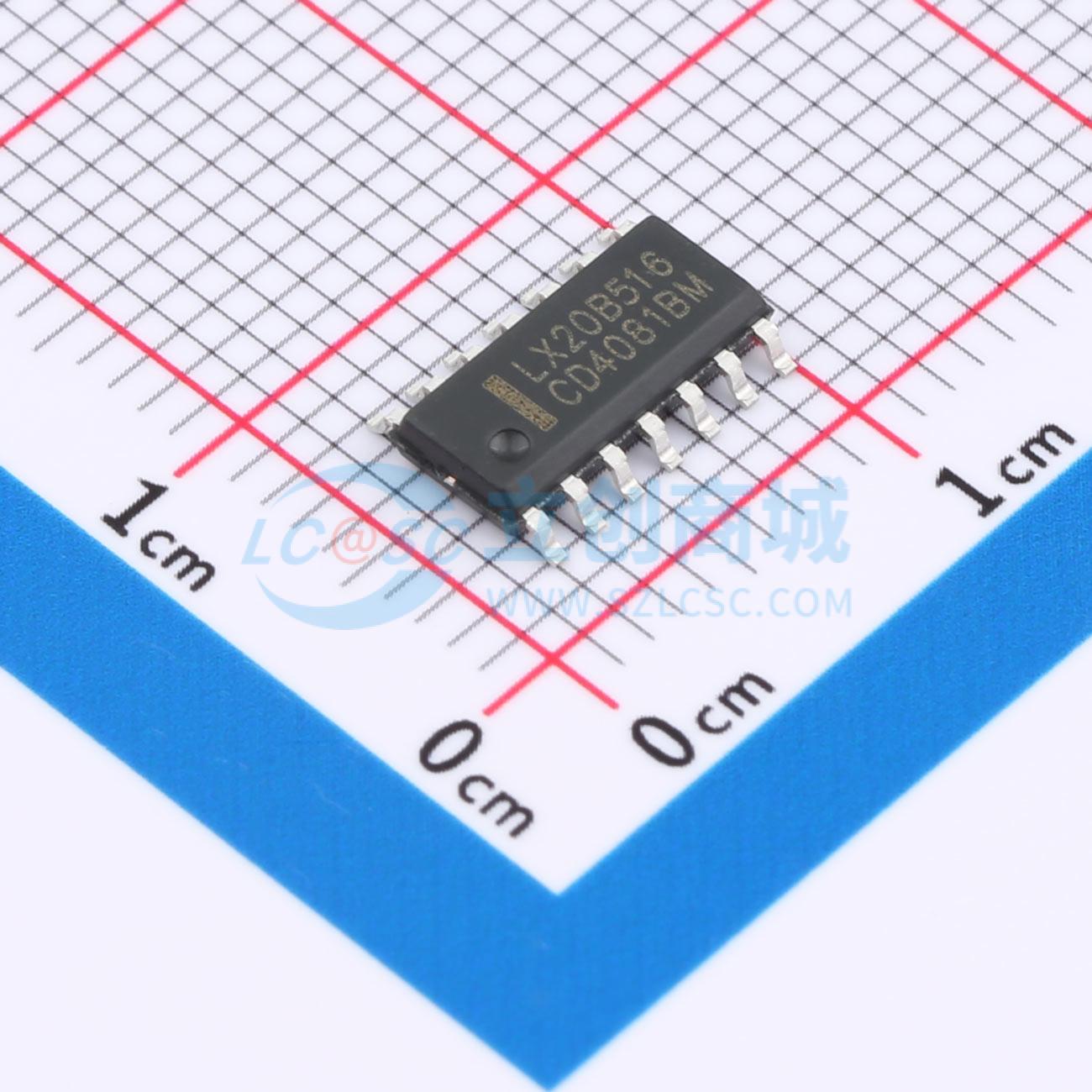

CD4081BM(LX)
四路二输入与门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款四2输入与门。输出经过全缓冲处理，具有高抗噪性，且对输出阻抗变化的模式不敏感。它在推荐的VDD电源电压范围3V至15V（相对于VSS，通常为地）内工作。未使用的输入必须连接到VDD、VSS或另一个输入。
- 品牌名称
- LX(灵星芯微)
- 商品型号
- CD4081BM(LX)
- 商品编号
- C48997711
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.22475克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 门电路数量 | 4 | |
| 工作电压 | 3V~15V | |
| 静态电流(Iq) | 1uA | |
| 灌电流(IOL) | 6.8mA | |
| 拉电流(IOH) | 6.8mA | |
| 输入高电平(VIH) | 7V；11V；3.5V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 1.5V；3V；4V | |
| 输出高电平(VOH) | 4.95V~5V；9.95V~10V；14.95V~15V | |
| 输出低电平(VOL) | 50mV | |
| 系列 | CD4 | |
| 传播延迟(tpd) | 250ns@5V,50pF；120ns@10V,50pF；90ns@15V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - |
商品概述
CD4081是一款四路2输入与门。其输出经过完全缓冲，以获得最高的抗噪能力，并且对输出阻抗变化引起的模式不敏感。它在3V至15V（相对于VSS，通常为地）的建议VDD电源电压范围内工作。未使用的输入必须连接到VDD、VSS或其他输入。
商品特性
- 宽电源电压范围：3V至15V
- 完全静态操作
- 5V、10V和15V参数评级
- 标准化的对称输出特性
- 输入和输出均具备静电防护
- 工作温度范围：-40°C至+125°C
- 封装类型：DIP14、SOP14、TSSOP14
