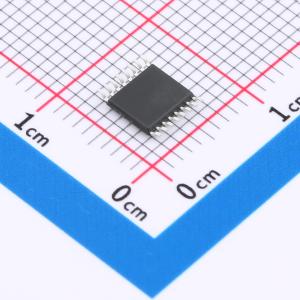

SN74CBTLV3257PWR(LX)
四路二选一模拟开关
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CBTLV3257是一款四路二选一模拟开关电路。电路具有公共的选择口（S）和使能控制口（OE），这两个端口均为施密特设计。为了确保上电或掉电过程中开关口均为关断状态，建议OE外接上拉电阻到VCC。该电路在掉电状态下（VCC = 0V），控制口和开关口均为高阻态，可有效防止电流倒灌、损坏电路。
- 品牌名称
- LX(灵星芯微)
- 商品型号
- SN74CBTLV3257PWR(LX)
- 商品编号
- C48997714
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.15184克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 通道数 | 4 | |
| 导通电阻(Ron) | 2.8Ω | |
| 工作电压 | 2.3V~3.6V | |
| 导通电容(Con) | - |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(ton) | - | |
| 关闭时间(toff) | 6.1ns | |
| 带宽 | - | |
| 工作温度 | -40℃~+125℃ | |
| 传播延迟(tpd) | 150ps | |
| 功能特性 | 断电隔离 |
商品概述
SN74CBLV3257是一款四路二选一模拟开关电路，具有公共的选择口和使能控制口，这两个端口均为施密特设计。为确保上电或掉电过程中开关口均为关断状态，建议使能控制口外接上拉电阻至VCC。该电路在掉电状态下，控制口和开关口均为高阻态，可有效防止电流倒灌、损坏电路。
商品特性
- 电源电压范围：2.3 V ~ 3.6 V
- 典型导通电阻：2.8 Ω (VCC = 3.3 V)
- 轨到轨模拟开关
- 掉电防倒灌功能
- 工作温度范围：-40℃ ~ +125℃
- 封装形式：SOP16、SSOP16、TSSOP16、DHVQFN16
