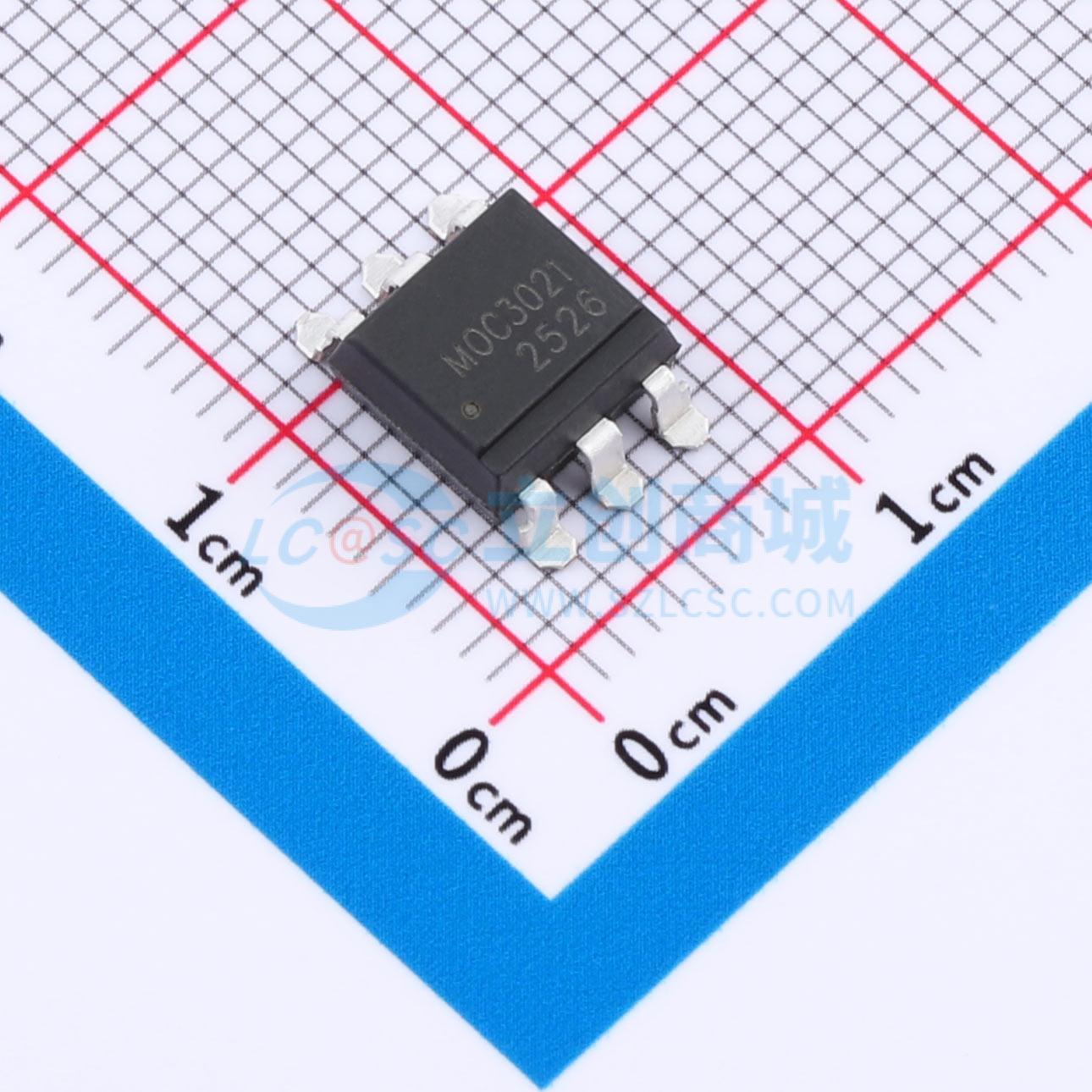

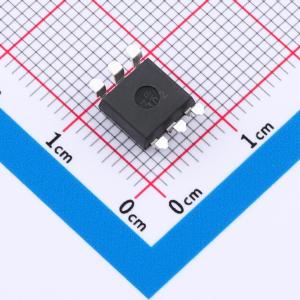

MOC3021S
可控硅光电耦合器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- MOC3021S由一个砷化镓红外发光二极管和一个单晶硅芯片的随机相位光电双向晶闸管组成的可控硅光电耦合器。产品应用于电磁阀控制、温度控制、电机控制和静态交流电源开关等。
- 品牌名称
- KTP(科泰普)
- 商品型号
- MOC3021S
- 商品编号
- C48997851
- 商品封装
- SOP-6
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 可控硅输出光耦 | |
| 通道数 | 1 | |
| 过零功能 | 有 | |
| 输入类型 | DC | |
| 可控硅类型 | 双向可控硅 | |
| 负载电压 | 400V | |
| 输出电流(It(rms)) | 100mA | |
| 正向压降(Vf) | 1.18V | |
| 正向电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 静态dv/dt | 100V/us | |
| 隔离电压(Vrms) | 5kV | |
| 耗散功率(Pd) | 330mW | |
| 工作温度 | -55℃~+100℃ | |
| 端子数 | 6 | |
| 保持电流(Ih) | 250uA | |
| 浪涌电流 | 1A | |
| 功能特性 | 随机相位触发 |
商品概述
MOC302X 器件由一个砷化镓红外发光二极管与一个单片硅随机相位光电双向晶闸管光耦合而成。它设计用于在电子控制电路与功率双向晶闸管之间提供接口，以控制工作电压为115至240 VAC的阻性和感性负载。
商品特性
- 峰值击穿电压：MOC302X: 400V
- 输入与输出间高隔离电压（Viso=5000 V rms）
- 紧凑型双列直插式封装
- 符合欧盟REACH法规
- 无铅且符合RoHS标准
应用领域
- 电磁阀/阀门控制
- 温度控制
- 电机控制
- 静态交流电源开关
- 微处理器与115至240VAC外围设备接口
- 白炽灯调光器
- 灯镇流器
