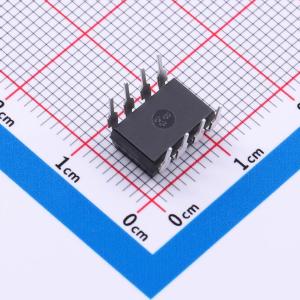

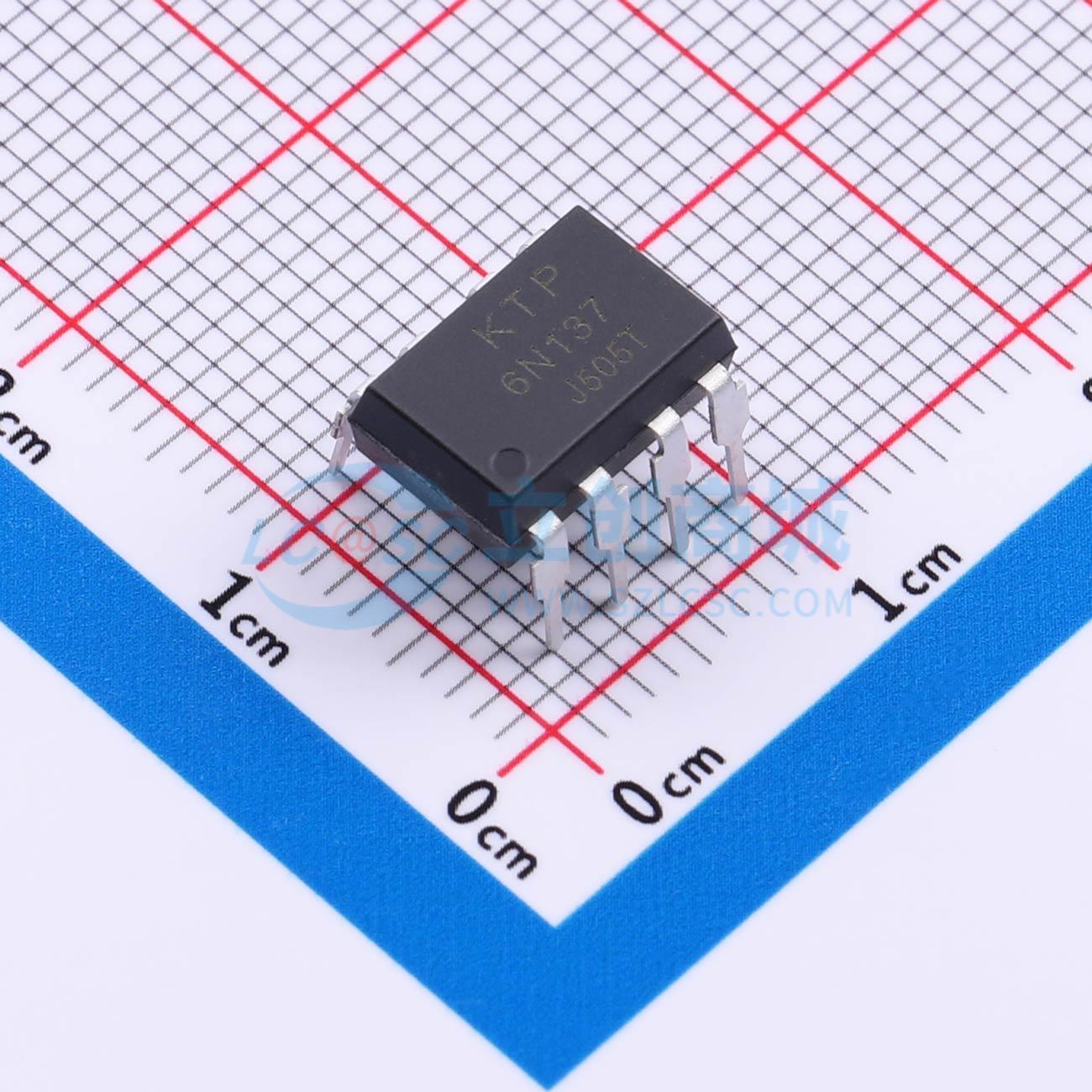

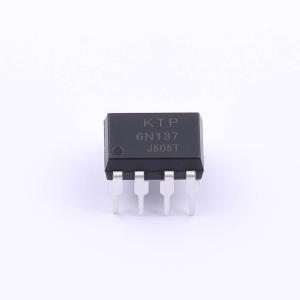

温馨提醒：图片仅供参考，商品以实物为准
6N137
高速、高隔离电压光电耦合器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 6N137由一个红外发射二极管和一个高速集成光电探测器逻辑门组成，后者具有频闪输出。产品应用于开关电源、数据传输、消除接地回路等。
- 品牌名称
- KTP(科泰普)
- 商品型号
- 6N137
- 商品编号
- C48997862
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 1.026844克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | - | |
| 隔离电压(Vrms) | 5kV | |
| CMTI(kV/us) | - | |
| 传输速率 | 10Mbps | |
| CTR-电流传输比 | - | |
| 通道数 | 1 | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟 tpLH | 75ns |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpHL | 75ns | |
| 输入阈值电流(FH) | 5mA | |
| 输出电流 | 50mA | |
| 耗散功率(Pd) | 100mW | |
| 输出电压 | - | |
| 正向压降(Vf) | 1.4V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 50mA | |
| 功能特性 | 输出使能控制 |
商品概述
6N137由一个红外发射二极管光耦合至一个带使能输出的高速集成光电探测器逻辑门组成。该器件采用8引脚DIP封装，并提供宽引线间距和SMD两种选项。
商品特性
- 高速10Mbit/s
- 保证在-40至85℃温度范围内运行
- 逻辑门输出
- 输入与输出间高隔离电压(Viso=5000 V rms)
- 无卤素(Br<900ppm, Cl<900ppm, Br+Cl<1500ppm)
- 符合欧盟REACH法规
- 无铅且符合RoHS标准
应用领域
- 消除接地回路
- 电平转换
- 线路接收器与数据传输
- 数据多路复用
- 开关电源
