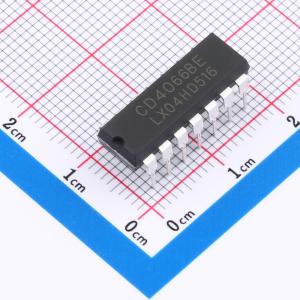

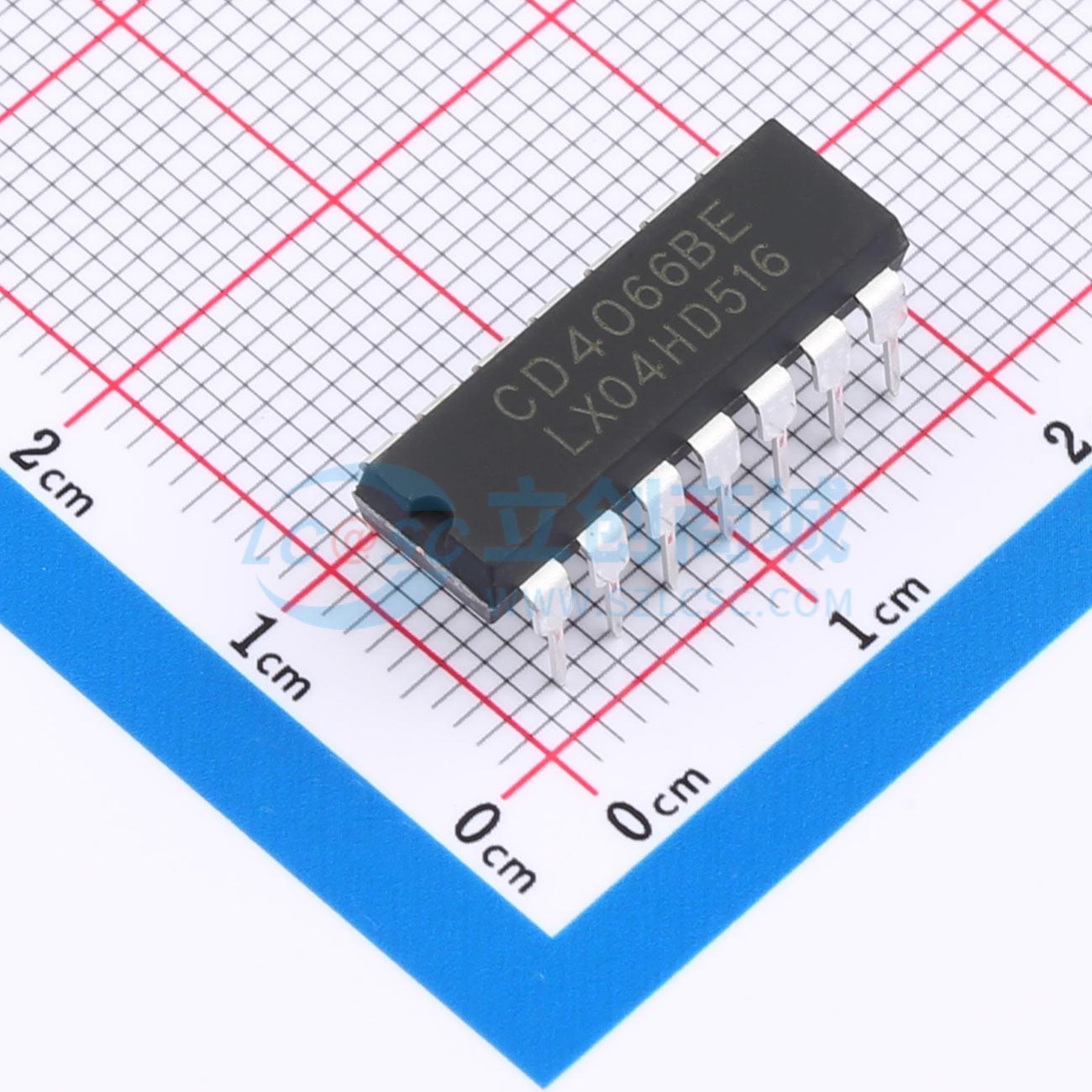

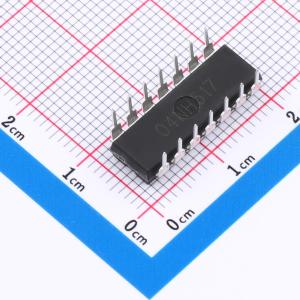

温馨提醒：图片仅供参考，商品以实物为准
CD4066BE(LX)
四路双边开关
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 提供四个单刀单掷模拟开关功能。每个开关有两个输入/输出端子（nY 和 nZ）和一个高电平有效使能输入（nE）。当 nE 为低电平时，模拟开关关闭。与 CD4016 引脚兼容，但导通电阻低得多。此外，导通电阻在整个输入信号范围内相对恒定。
- 品牌名称
- LX(灵星芯微)
- 商品型号
- CD4066BE(LX)
- 商品编号
- C48997712
- 商品封装
- DIP-14
- 包装方式
- 管装
- 商品毛重
- 1.6058克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 信号开关/编解码器/多路复用器 | |
| 类型 | - | |
| 电源极性 | 单电源 | |
| 工作电压 | 3V~9V | |
| 输入数/输出数 | 4/4 | |
| 灌电流(IOL) | - |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | - | |
| 工作温度 | -40℃~+125℃ | |
| 传播延迟(tpd) | 80ns@5V,50pF | |
| 静态电流(Iq) | 1uA | |
| 功能特性 | - |
商品概述
CD4066提供四个单刀单掷模拟开关功能。每个开关具有两个输入/输出端子以及一个高电平有效的使能输入。当使能输入为低电平时，模拟开关关闭。该器件与CD4016引脚兼容，但具有更低的导通电阻。此外，其导通电阻在整个输入信号范围内保持相对恒定。
商品特性
- 宽电源电压范围：3V 至 9V
- 完全静态操作
- 5V 和 9V 参数额定值
- 标准化的对称输出特性
- 输入和输出均受静电防护
- 工作温度范围：-40℃ 至 +125℃
- 封装信息：DIP14/SOP14/TSSOP14
