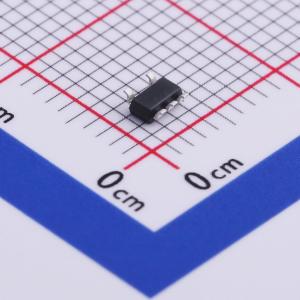

AP3417CKTR-G1

1.5MHz 同步降压 DC-DC 转换器

描述: AP3417C 是一款高效率的同步降压 DC-DC 转换器,具有内置的同步功率 MOSFET 开关,支持 1.5MHz 的恒定开关频率。该芯片支持宽输入电压范围（2.5V 至 5.5V）,可调输出电压范围（0.6V 至 0.9xVIN）,最大输出电流为 1A。内置软启动、欠压锁定、热关断检测和短路保护等功能,确保可靠的应用。该芯片适用于便携式产品,如 PDA 和笔记本电脑。
品牌名称: DIODES(美台)
商品型号: AP3417CKTR-G1
商品编号: C500759

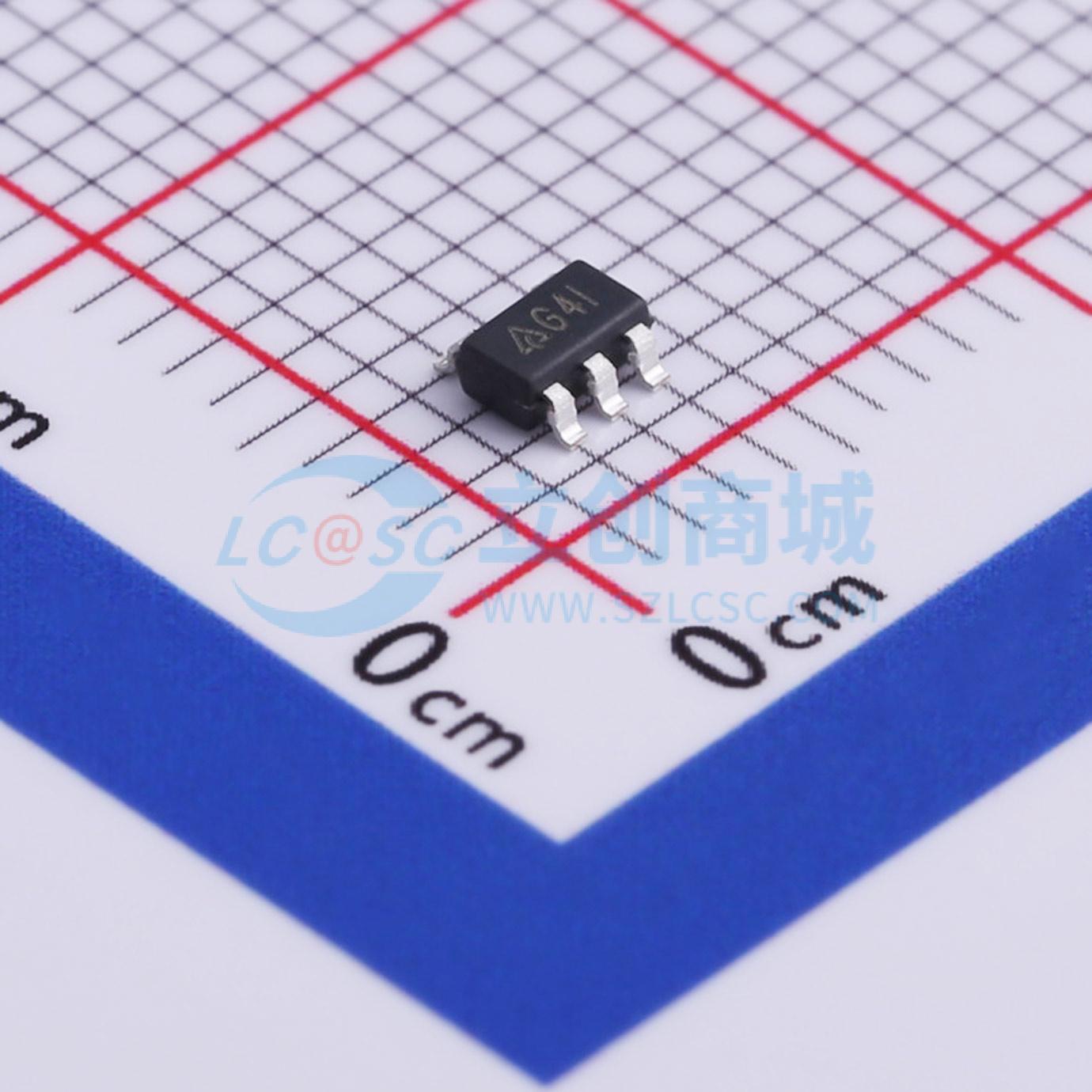

商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.052克(g)

商品参数

商品概述

AP3417C是一款高效降压型DC-DC电压转换器。该芯片采用峰值电流模式架构，并内置同步功率MOSFET开关，优化了芯片的运行。振荡器和定时电容均内置，提供1.5 MHz的内部开关频率，允许在便携式产品中使用小型表面贴装电感和电容。集成软启动（SS）、欠压锁定（UVLO）、热关断检测（TSD）和短路保护功能，旨在为产品应用提供可靠性。当输入电压范围为2.5V至5.5V时，该器件提供可调输出电压版本，输出电压范围为0.6V至0.9×V_IN，且能够提供高达1A的电流。 AP3417C采用SOT - 23 - 5和W - DFN2020 - 6（US型）封装。

商品特性

高效降压型功率转换器
宽输入电压范围：2.5V至5.5V
可调输出电压：0.6V至0.9×V_IN
低RDS(ON)内部开关：200mΩ（V_IN = 5V）
内置用于同步整流的功率开关，效率高
输出电流：1.0A
反馈电压：600mV
1.5MHz恒定频率运行
热关断保护
100%占空比下的低压差运行
无需肖特基二极管
输入过压保护
输出过压保护
过流保护
完全无铅且完全符合RoHS标准
无卤素和锑，“绿色”器件

应用领域

后置DC - DC电压调节
PDA和笔记本电脑

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.5V~5.5V
	输出电压	-
	输出电流	1A
	开关频率	1.2MHz~1.8MHz
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
