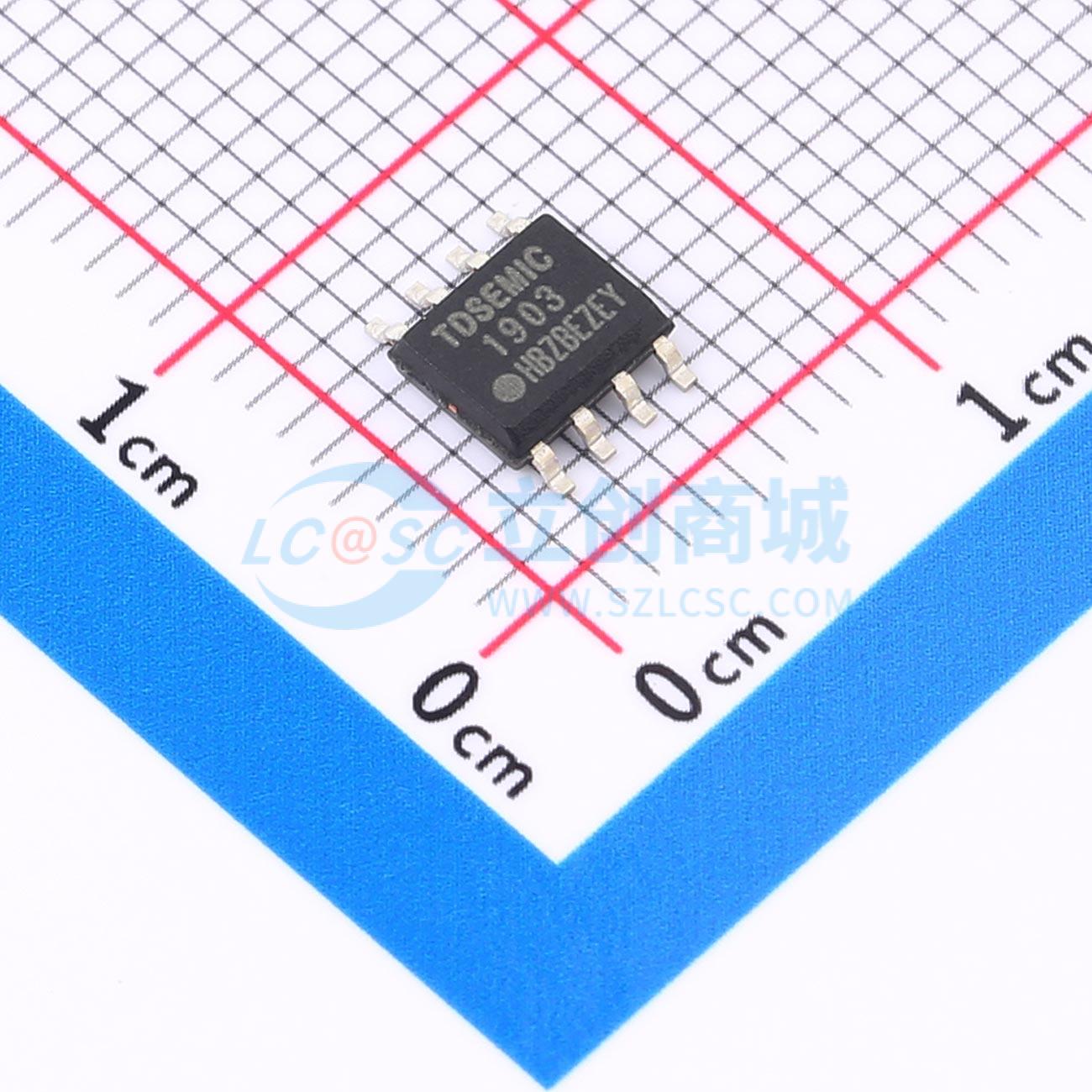

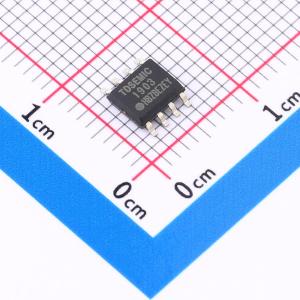

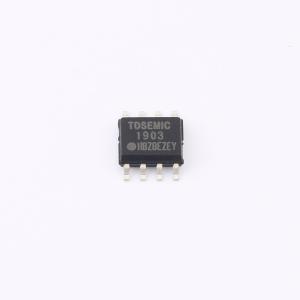

HTM1903-TD
三通道LED恒流驱动控制
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 单线三通道 LED 恒流驱动专用电路/适用于护栏管、点光源等 LED 装饰类产品，也可用于户外照明、标识和显示照明、建筑和活动照明等领域，如 LED 灯带、广告灯箱、景观照明等，能实现各种动态灯光效果，为照明设计提供了更多的创意和灵活性。
- 品牌名称
- TDSEMIC(拓电半导体)
- 商品型号
- HTM1903-TD
- 商品编号
- C48953894
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.1245克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | 2.5V~26V | |
| 开关频率 | 4.6kHz | |
| 通道数 | 3 | |
| 输出电压 | - | |
| 输出电流 | 17mA |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 功能特性 | - | |
| 工作电压(AC) | - | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+150℃ | |
| 开关管(内置/外置) | - | |
| 恒流精度 | 5‰ |
商品概述
HTM1903-TD 是一款单线传输的三通道LED恒流驱动控制芯片，内部集成了MCU数字接口、数据锁存器和LED驱动等电路。通过外部MCU控制可实现芯片的独立灰度调节与级联控制，用于户外大屏的彩色点阵发光控制。其OUTR/G/B端口的默认输出电流为17mA，端口耐压为30V。该芯片外围元器件少，设计简单可靠。
商品特性
- VDD 输入电压范围：2.5~26V
- OUT R/G/B 端口恒流值：17mA
- OUT R/G/B 端口默认上电状态为不亮灯
- OUT R/G/B 端口耐压：30V
- OUT R/G/B 输出灰度等级：256级
- 采用单线归零码数据协议
- 同一帧显示数据同步刷新
- 支持数据串行级联传输，抗干扰能力强
- 数据发送速率：800Kbps
- 级联数据经整形后输出，可防止数据衰减
应用领域
- 全彩外露灯串
- 幻彩软硬灯条
- 像素屏
- 异形屏
- 各种电子产品
