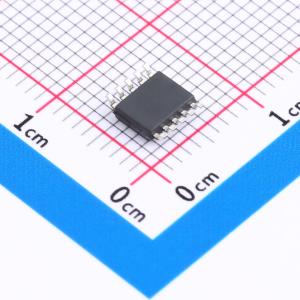

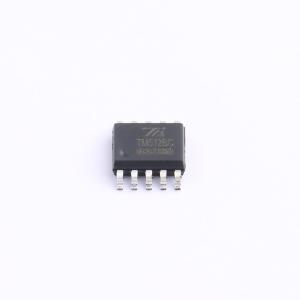

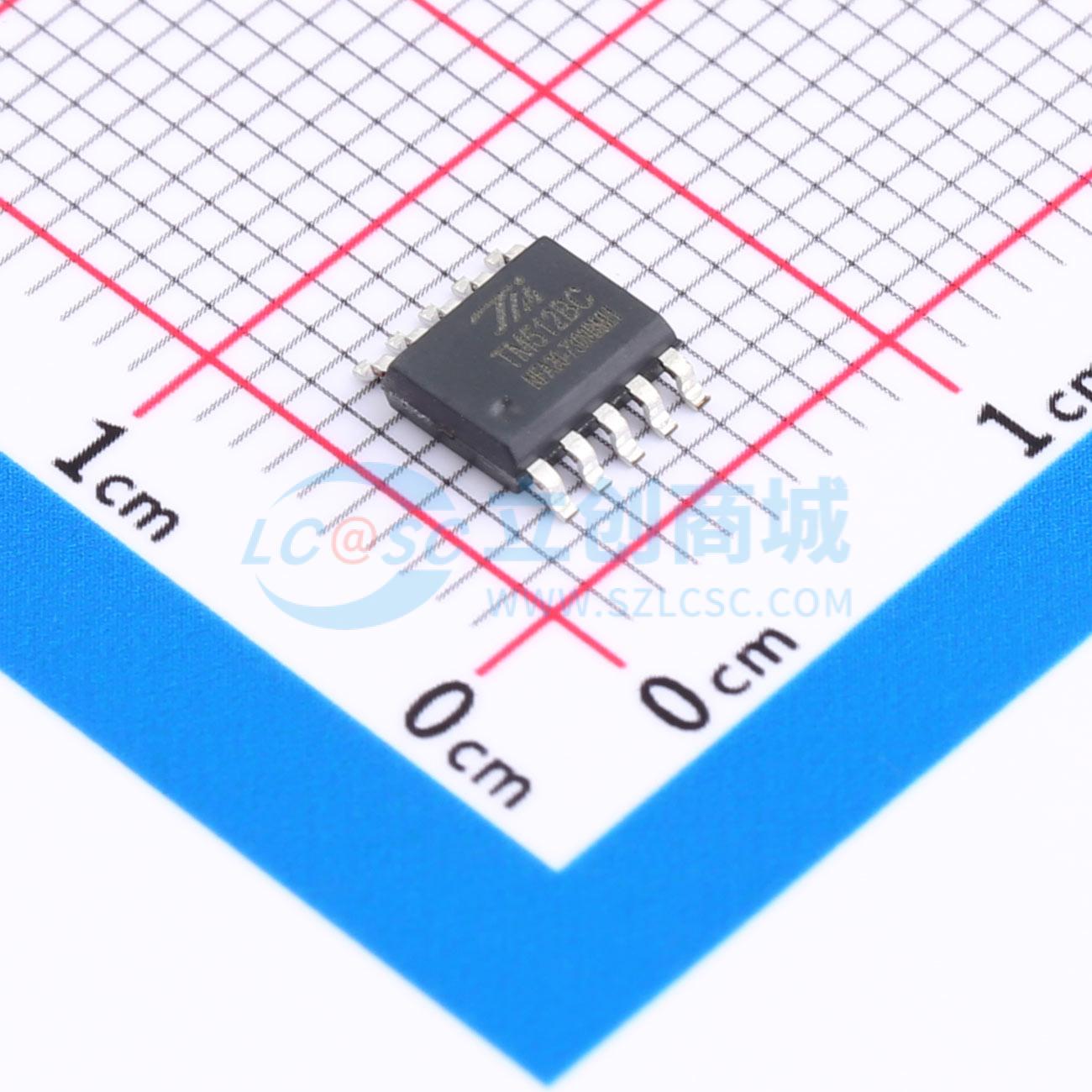

温馨提醒：图片仅供参考，商品以实物为准
TM512BC-SSOP10
DMX512 16位高灰度驱动IC
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LED装饰驱动芯片 - 512协议系列 • 输出端口 16 位灰度控制，采用伽马校正 2.2 增强型，更贴合人眼视觉感知• ±3%通道间电流差异值，±3%芯片间电流差异值
- 品牌名称
- TM(天微)
- 商品型号
- TM512BC-SSOP10
- 商品编号
- C48953900
- 商品封装
- SSOP-10
- 包装方式
- 管装
- 商品毛重
- 0.157克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | 3.8V~6V | |
| 开关频率 | - | |
| 通道数 | 4 | |
| 输出电压 | - | |
| 输出电流 | 18mA |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 功能特性 | - | |
| 工作电压(AC) | - | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+85℃ | |
| 开关管(内置/外置) | - | |
| 恒流精度 | 3% |
商品概述
TM512BC 是一款基于 DMX512 差分并联协议的 LED 驱动芯片，提供 16 位灰度等级并采用增强型伽马校正（系数 2.2），更符合人眼视觉感知。它具备 4 通道高精度恒流输出，可精准解码 DMX512 信号，兼容并拓展 DMX512 协议。该芯片能对传输速率在 200Kbps ~ 1000Kbps 范围内的 DMX512 信号完全自适应解码，无需手动设置速率，寻址能力可达 4096 通道。芯片内置 E2PROM，无需外接，同时支持在线写码。其 4 个输出通道耐压超过 30V，输出电流最高可达 80mA，输出电流值可通过一个外接电阻设定，SSOP10 封装版本也可内置固定 18mA 恒流输出。TM512BC 支持 PWM 反极性降频输出功能，便于外接三极管或 MOSFET 进行扩流驱动。其高端口刷新率显著提升了画面刷新率，并支持将多组恒流输出接口短路以扩大驱动电流能力。该芯片专为建筑装饰和舞台灯光效果 LED 照明系统设计，单一芯片故障不影响其他芯片正常工作，维护简便。
商品特性
- 兼容并扩展 DMX512(1990) 信号协议，采用差分并联控制方式，最大支持 4096 通道寻址。
- 具备高速 DMX512 增补算法专利，对传输速率为 200Kbps ~ 1000Kbps 的 DMX512 信号可完全自适应解码。
- 内置 485 模块，具有差分信号分辨率高及差分输入阻抗大的优点，可显著增强带载能力。
- 内置 E2PROM，无需外接。
- 支持通过 AB 线进行在线写码，可一次性自动完成，支持先安装后写码的方式。
- 采用 E2 地址码双备份模式，部分 E2 损坏也不影响地址码读取。
- PWM 选择端可选择反极性降频功能，降频后端口刷新率为 250Hz。
- 输出端口支持 16 位灰度控制，采用增强型伽马校正 2.2，更贴合人眼视觉感知。
- 画面刷新率高达 2KHz。
- 内置 5V 稳压管。
- OUTR/OUTG/OUTB/OUTW 输出端口耐压大于 30V。
- 提供 OUTR/OUTG/OUTB/OUTW 四个恒流输出通道。
- 可通过外置电阻调节输出恒流，每通道电流范围为 3mA ~ 80mA。
- SSOP10 封装内置固定 18mA 恒流输出。
- 通道间电流差异值 ±3%，芯片间电流差异值 ±3%。
- 上电自检亮蓝灯，写码成功后首地址亮红灯，其余地址亮白灯，便于断点辨别，新地址生效无需重新上电。
- 输出通道迟滞 80ns，有助于降低突波电流干扰。
- 采用工业级设计，性能稳定。
- 封装形式：SOP16，SSOP10。
应用领域
- 点光源
- 线条灯
- 洗墙灯
- 舞台灯光系统
- 室内外视频墙
- 装饰照明系统
