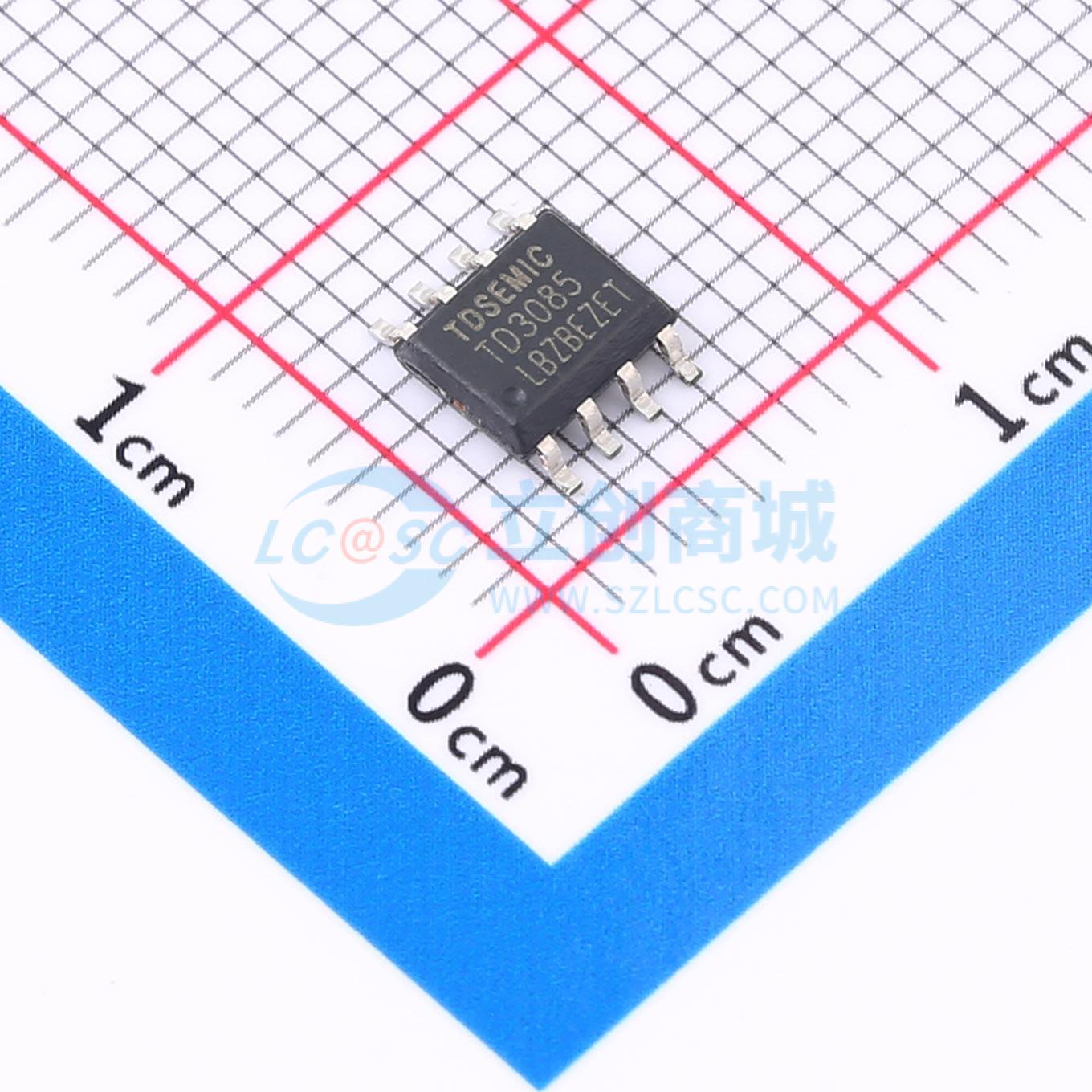

TD3085
RS485和RS422通信系统收发器芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TD30系列 描述：产品升级；相较于普通RS485芯片较于3.3V工作更稳定
- 品牌名称
- TDSEMIC(拓电半导体)
- 商品型号
- TD3085
- 商品编号
- C48953897
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.123889克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 3V~5.5V | |
| 数据速率 | 2.5Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 128 | |
| 工作温度 | 0℃~+85℃ | |
| 静态电流 | 900uA | |
| 通讯模式 | 半双工 | |
| 功能特性 | Tx/Rx启用；热关断保护；使能关断；过流保护 |
商品概述
TD308X系列是一款应用于RS485和RS422通信系统的收发器芯片，其传输和接收数据的速率可达1Mbps。该系列为半双工通信的RS485接口芯片，具备驱动使能和接收使能控制引脚。其接收器设计为1/4单位负载输入阻抗，允许总线上挂接多达128个负载。该系列包含一个驱动器和一个接收器，采用低摆率设计以减小电磁干扰和因电缆端接不当引起的反射。接收器具备输入滤波功能，可提高对上升和下降缓慢的差分信号的噪声抑制能力，但会使传输延时增加25%。芯片内部无失效保护电路，当差分输入信号介于-200mV和200mV之间时，接收器输出状态不确定；总线空闲时，需在A端口加上拉电阻以确保接收器输出高电平。驱动器输出具备折返式限流和热关断保护机制，以防止过流和过热损坏。
商品特性
- 三态输出
- 半双工通信
- A、B端短路保护
- SOP8封装
应用领域
- 低功耗RS485与RS422接收器
- 电表、水表、燃气表
- 电平转换
- 门禁与安防系统
- 防电磁干扰收发器
- 工控局域网
