温馨提醒：图片仅供参考，商品以实物为准

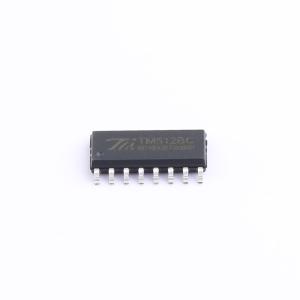

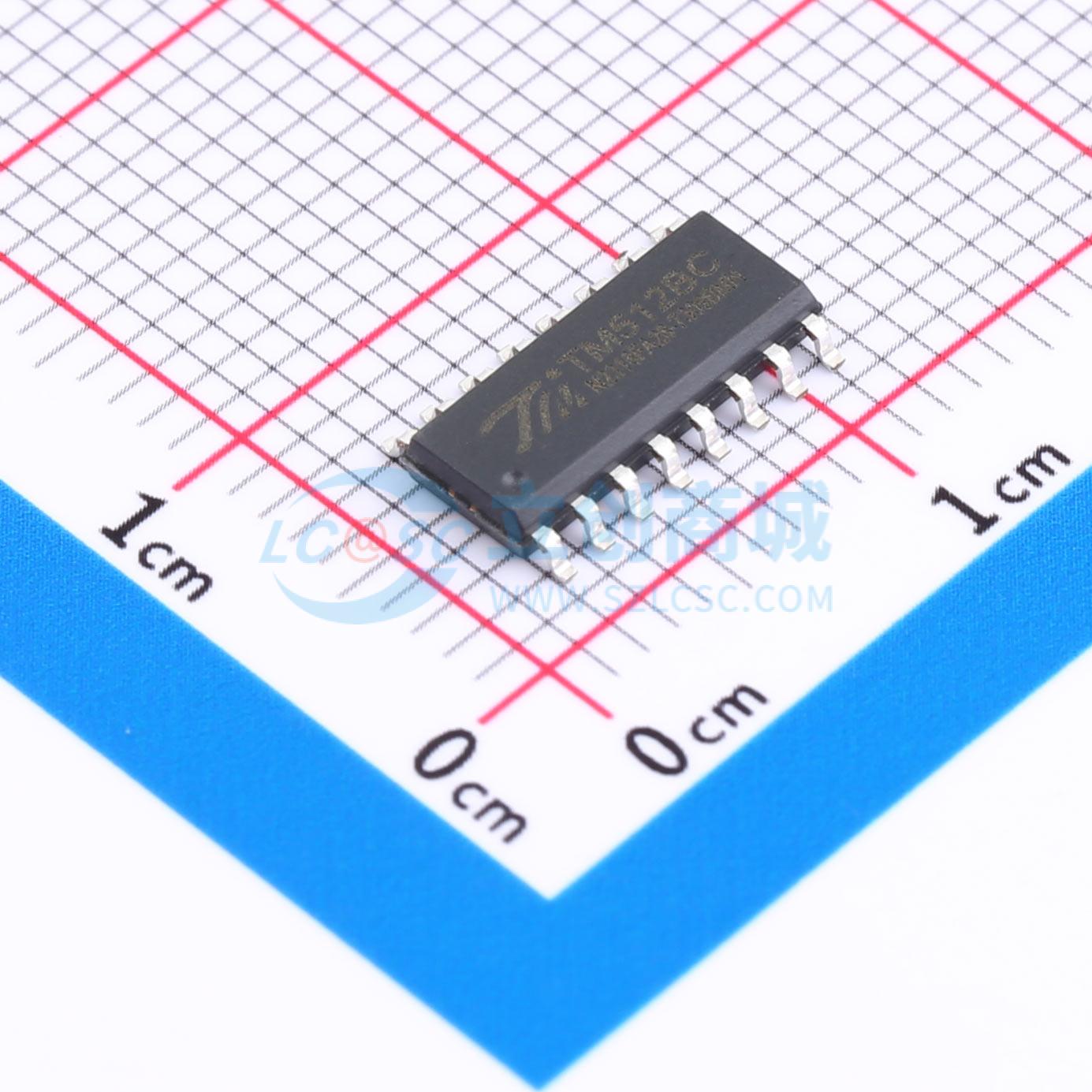

TM512BC-SOP16
DMX512 16位高灰度驱动IC
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LED装饰驱动芯片 - 512协议系列 • 输出端口 16 位灰度控制，采用伽马校正 2.2 增强型，更贴合人眼视觉感知• ±3%通道间电流差异值，±3%芯片间电流差异值
- 品牌名称
- TM(天微)
- 商品型号
- TM512BC-SOP16
- 商品编号
- C48953899
- 商品封装
- SOP-16
- 包装方式
- 管装
- 商品毛重
- 0.317895克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | 3.8V~6V | |
| 开关频率 | - | |
| 通道数 | 4 | |
| 输出电压 | - | |
| 输出电流 | 80mA |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 功能特性 | - | |
| 工作电压(AC) | - | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+85℃ | |
| 开关管(内置/外置) | 外置 | |
| 恒流精度 | 3% |
商品概述
TM512BC是一款基于DMX512差分并联协议的LED驱动芯片，具备16位灰度等级和2.2增强型伽马校正，更贴合人眼视觉感知，提供恒定的4通道高精度恒流输出。其解码技术可精准解码并兼容扩展DMX512协议信号，对传输频率在200Kbps~1000Kbps范围内的DMX512信号实现完全自适应解码，无需速率设置，寻址能力可达4096通道。芯片内置E2PROM，无需外接，并支持在线写码。它提供4个耐压超过30V、电流可达80毫安的高精度恒流输出通道，输出电流大小可通过一个外接电阻设定，SSOP10封装也可内置固定的18mA恒流输出。TM512BC具备PWM反极性降频输出功能，适用于外接三极管或MOS管进行扩流驱动。其高端口刷新率可大幅提高画面刷新率，并支持将多组恒流输出接口短路以扩大电流驱动能力。该芯片专为建筑物装饰和舞台灯光效果的LED照明系统设计，单一芯片异常不影响其他芯片正常工作，维护简便。
商品特性
- 兼容并扩展DMX512(1990)信号协议
- 采用差分并联控制方式，最大支持4096通道寻址
- 具备高速DMX512增补算法专利，对200Kbps~1000Kbps传输速率的DMX512信号可完全自适应解码
- 内置485模块，具有差分信号分辨率高及差分输入阻抗大的优点，可显著增强带载能力
- 内置E2PROM，无需外接
- 支持通过AB线在线写码，可一次性自动完成，支持先安装后写码方式
- 采用E2地址码双备份模式，部分E2损坏也不影响地址码读取
- PWM选择端可选择反极性降频功能，降频后端口刷新率为250Hz
- 输出端口支持16位灰度控制，采用2.2增强型伽马校正，更贴合人眼视觉感知
- 画面刷新率高达2KHz
- 内置5V稳压管
- OUTR/OUTG/OUTB/OUTW输出耐压大于30V
- 提供OUTR/OUTG/OUTB/OUTW四个恒流输出通道
- 外置输出恒流可调电阻，每通道电流调节范围为3~80mA
- SSOP10封装内置固定18mA恒流输出
- 通道间电流差异值为±3%，芯片间电流差异值为±3%
- 上电自检亮蓝灯，写码成功后首地址亮红灯，其余地址亮白灯，用于断点辨别
- 新地址生效无需重新上电
- 80ns输出通道迟滞，可降低突波电流干扰
- 采用工业级设计，性能稳定
应用领域
- 点光源
- 线条灯
- 洗墙灯
- 舞台灯光系统
- 室内外视频墙
- 装饰照明系统
