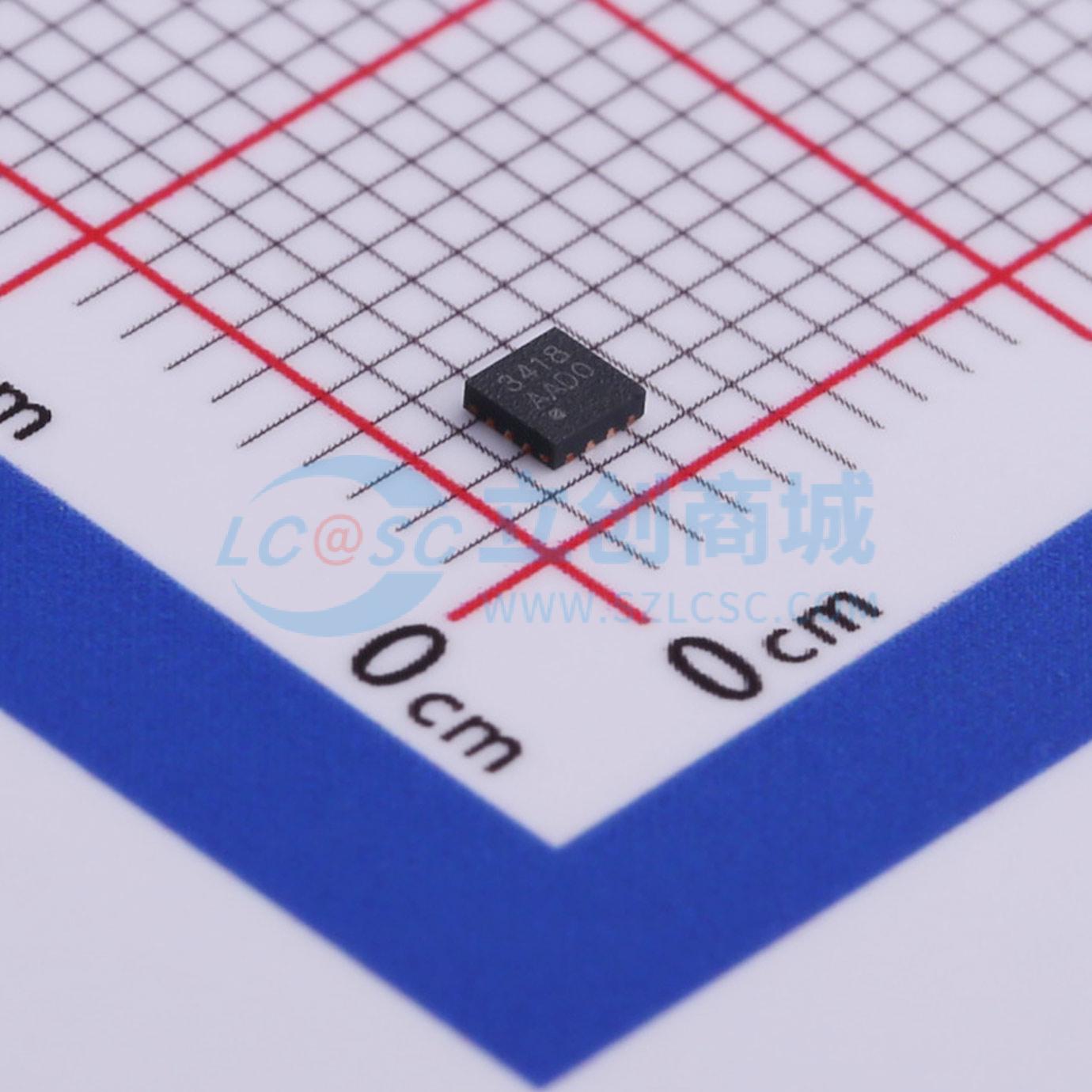

温馨提醒：图片仅供参考，商品以实物为准
AW13418QNR
停产 0.1-3GHzSP8T多路射频开关
- 描述
- AW13418是一款低插入损耗和高隔离度的SP8T射频开关，支持2G/3G/4G天线分集系统。
- 品牌名称
- AWINIC(艾为)
- 商品型号
- AW13418QNR
- 商品编号
- C498344
- 商品封装
- QFN-14-EP(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.016克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频开关 | |
| 频率 | 100MHz~3GHz | |
| 隔离度 | 35dB |
| 属性 | 参数值 | |
|---|---|---|
| 插入损耗 | 0.9dB | |
| 工作电压 | 2.4V~3V | |
| 工作温度 | -40℃~+85℃ |
商品概述
宽带频率范围：0.1至3.0 GHz 低插入损耗：在2.7 GHz时典型值为0.75dB 高隔离度：在2.7 GHz时> 20dB 集成逻辑 小型QFN（14引脚，2.0mm×2.0 mm）封装（MSL1，按照JEDEC J - STD - 020标准为260 ℃） AW13418是一款具有低插入损耗和高隔离度的单刀八掷（SP8T）开关。它可用于支持2G/3G/4G天线分集系统、数据卡和平板电脑中的频段切换和模式切换。 内部端口的对称设计便于PCB布线以及收发信号的调整。频段/模式切换通过芯片框图中所示的GPIO引脚和控制逻辑实现。 AW13418采用紧凑的2.0mm x 2.0 mm、14引脚QFN封装。
商品特性
- 宽带频率范围：0.1至3.0 GHz
- 低插入损耗：在2.7 GHz时典型值为0.75dB
- 高隔离度：在2.7 GHz时> 20dB
- 集成逻辑
- 小型QFN（14引脚，2.0mm×2.0 mm）封装（MSL1，按照JEDEC J - STD - 020标准为260 ℃）
应用领域
- 2G/3G/4G天线分集
- 蜂窝调制解调器、平板电脑和USB设备
- 其他射频前端模块
