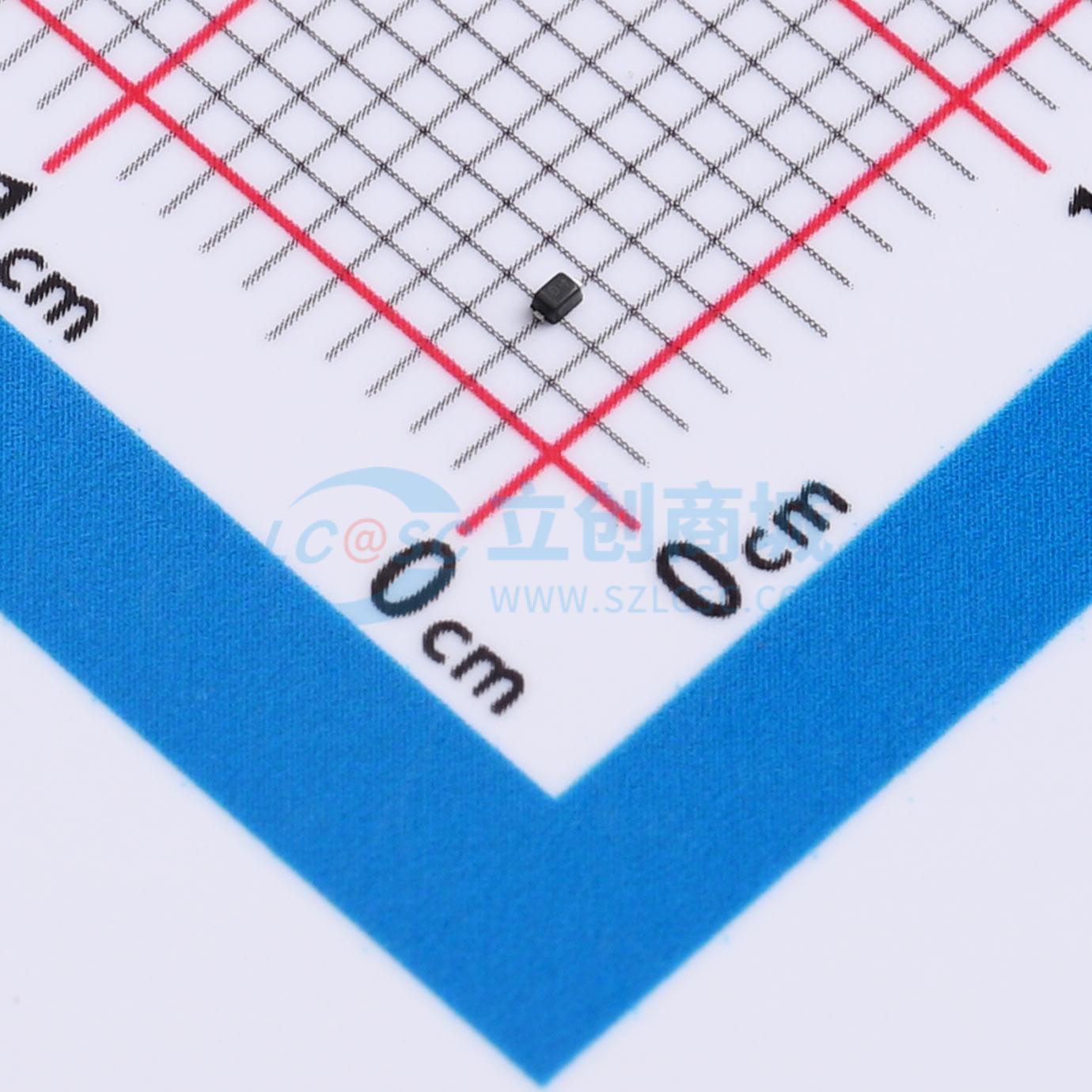

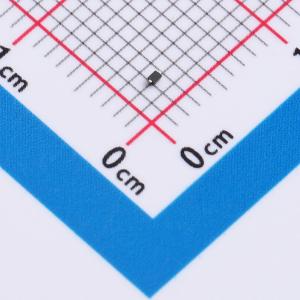

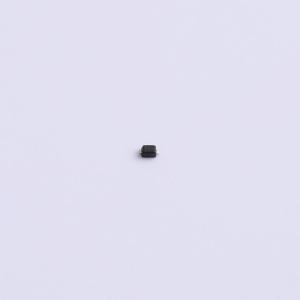

温馨提醒：图片仅供参考，商品以实物为准
SELC9D5V1U
5.0V 低容单路单向ESD静电防护器件，20kV，CJ：0.5pF；HDMI/USB/NFC/RF超高速接口通讯防护。
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 5.0V 低容单路单向ESD静电防护器件，20kV，CJ：0.5pF；HDMI/USB/NFC/RF超高速接口通讯防护。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- SELC9D5V1U
- 商品编号
- C48580323
- 商品封装
- SOD-923
- 包装方式
- 编带
- 商品毛重
- 0.012338克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 12V | |
| 峰值脉冲电流(Ipp) | 3.5A@8/20us | |
| 峰值脉冲功率(Ppp) | 45W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 5.5V | |
| 反向电流(Ir) | 1uA | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| Cj-结电容 | 0.5pF |
商品概述
SELC9D5V1U旨在保护电压敏感元件，防止其因静电放电（ESD）而损坏或出现闩锁效应。出色的钳位能力、低泄漏电流和快速响应时间，为易受ESD影响的电路板级设计提供了同类最佳的保护。由于其尺寸小且为单向设计，它非常适合用于需要音频线路保护的手机、MP3播放器和便携式应用。
商品特性
- IEC 61000 - 4 - 2 4级ESD保护
- ±20kV接触放电
- ±20kV空气放电
- 45W脉冲峰值功率（8/20μs）
- 低钳位电压
- 工作电压：5V
- 低泄漏电流
- 符合RoHS标准
- 保护一条单向线路
应用领域
-手机及配件-便携式数字助理-笔记本电脑和手持设备-数码相机-MP3播放器-外围设备
