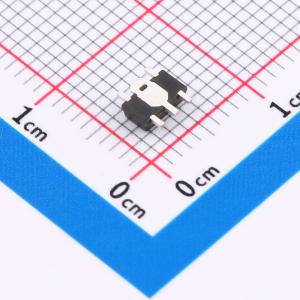

温馨提醒：图片仅供参考，商品以实物为准
PT4115
30V、1.2A降压型可调光LED驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该产品是用于可调光LED驱动器的降压调节器，设计为连续电流模式，可在8.0V至30V的宽输入电压下驱动高亮度LED。采用滞环控制方案调节LED电流，该控制方案可提供最佳的环路稳定性和极快的响应时间。在EN/DIM引脚上同时实现PWM和模拟调光。具备欠压锁定和热过载保护功能，可防止输出过载时损坏。只需最少数量的常用外部组件，采用节省空间的SOT89-5封装。
- 品牌名称
- RYCHiP(蕊源)
- 商品型号
- PT4115
- 商品编号
- C48580205
- 商品封装
- SOT-89-5
- 包装方式
- 编带
- 商品毛重
- 0.1752克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 8V~30V | |
| 开关频率 | 1MHz | |
| 通道数 | - | |
| 输出电压 | - | |
| 输出电流 | 1.2A |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM；模拟 | |
| 功能特性 | 过温保护(OTP)；LED开路保护 | |
| 工作电压(AC) | - | |
| 拓扑结构 | 降压 | |
| 工作温度 | -40℃~+85℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | 6% |
商品概述
PT4115是一款用于可调光LED驱动器的降压调节器，采用连续电流模式设计，可从8.0V至30V的宽输入电压驱动高亮度LED。该器件采用迟滞控制方案来调节LED电流，该控制方案提供了优化的环路稳定性和极快的响应时间。PT4115在EN/DIM引脚上同时实现了PWM和模拟调光功能。该器件包含欠压锁定和热过载保护功能，以防止在输出过载时造成损坏。PT4115仅需极少量的常用外部元件，并提供节省空间的SOT89-5封装。
商品特性
- 8.0V至30V的宽工作输入电压范围
- 1.2A连续输出电流
- 最高1MHz开关频率
- 过温保护
- 固有的开路LED保护
- 高边电流检测
- 迟滞控制：无需补偿
- 400mΩ低RDS(ON)内部功率MOSFET
- 高效率（高达97%）
- 可调节的恒定LED电流
- PWM和模拟调光
- 典型6%输出电流精度
- 提供SOT89-5封装
- -40℃至+85℃工作温度范围
应用领域
- 低压卤素灯替换LED
- 汽车/装饰LED照明
- 标志/应急照明
- LED背光照明
- SELV照明
