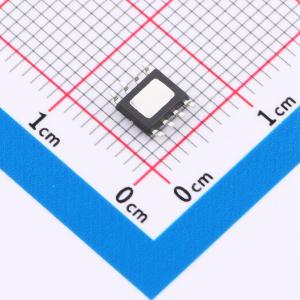

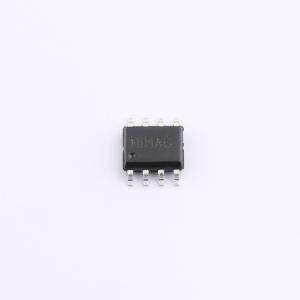

温馨提醒：图片仅供参考，商品以实物为准
RY8630CP8
降压型 3A 4.5V~60V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一种电流模式单片降压开关稳压器，工作输入范围为 4.5V 至 60V，可在较宽的输入电源范围内提供 3A 的连续输出电流，具有出色的负载和线性调节能力。在轻负载下，稳压器以低频运行，以保持高效率和低输出纹波。电流模式控制提供紧密的负载瞬态响应。通过良好控制的开关边沿实现低电磁干扰。故障条件保护包括可编程输出过压保护、可检测输出短路保护、热关断和输入欠压锁定。采用 ESOP8A、ESOP8B 和 ESOP8C 封装，提供了一种紧凑的解决方案，所需外部组件最少。
- 品牌名称
- RYCHiP(蕊源)
- 商品型号
- RY8630CP8
- 商品编号
- C48580214
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.2011克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~60V | |
| 输出电压 | 1V~48V | |
| 输出电流 | 3A | |
| 开关频率 | 500kHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 650uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 轻载高效模式；逐波限流；过流保护 |
商品概述
RY8630是一款电流模式单片降压开关稳压器，工作输入电压范围为4.5V~60V，可在宽输入电源范围内提供3A连续输出电流，并具备优异的负载和线性调节率。在轻载条件下，稳压器以低频工作以保持高效率并降低输出纹波。电流模式控制提供了紧密的负载瞬态响应。RY8630通过良好控制的开关边沿实现了低电磁干扰特征。故障条件保护包括可编程输出电压保护、可检测的输出短路保护、热关断和输入欠压锁定。RY8630提供ESOP8A、ESOP8B和ESOP8C封装，这些封装以最少的外部元件提供了紧凑的解决方案。
商品特性
- 4.5V至60V的宽工作输入电压范围
- 3A连续输出电流
- 500KHz开关频率
- 可检测的输出短路保护
- 可编程的输出过压保护
- 轻载高效的PSM模式
- 低电磁干扰特征
- 150mΩ内部功率MOSFET
- 输出电压从0.8V可调
- 内部软启动
- 热关断
- 提供ESOP8A、ESOP8B和ESOP8C封装
- -40°C至+85°C工作温度范围
应用领域
- 汽车GPS
- 汽车娱乐系统
- 线性充电器电源
- 网络设备
