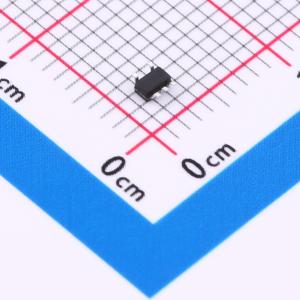

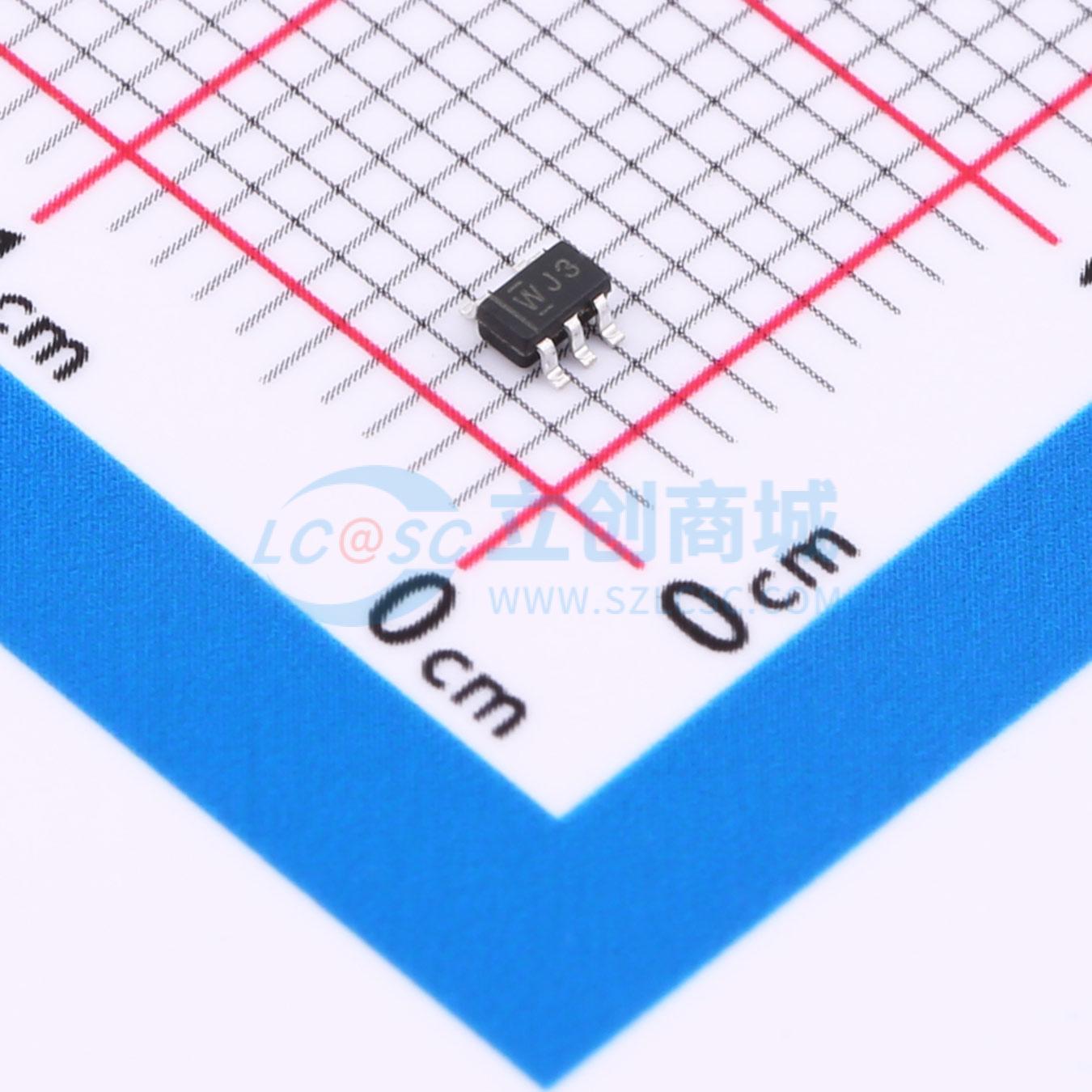

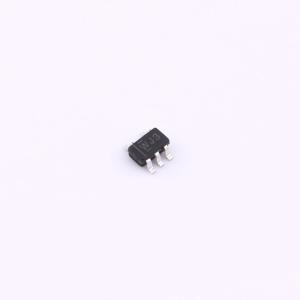

TP74LV1T34C5
单缓冲门CMOS逻辑电平转换器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该设备是一种低压CMOS门逻辑，可在更宽的电压范围内工作，适用于工业、便携式和电信应用。输入设计有较低的阈值电路，可在VCC = 3.3V时匹配1.8V输入逻辑，可用于1.8V至3.3V电平转换。
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TP74LV1T34C5
- 商品编号
- C48543224
- 商品封装
- SOT-353
- 包装方式
- 编带
- 商品毛重
- 0.029767克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 转换器/电平移位器 | |
| 通道类型 | 单向 | |
| 输入信号 | CMOS | |
| 输出信号 | CMOS | |
| 工作电压(VCCA) | 1.6V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压(VCCB) | 1.6V~5.5V | |
| 元件数 | 1 | |
| 每个电路通道数 | 1 | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 断电保护 |
商品概述
该器件是一款低压CMOS门逻辑，工作电压范围更宽，适用于工业、便携式和电信应用。其输入采用较低阈值电路设计，可在VCC = 3.3V时匹配1.8V输入逻辑电平，并可用于1.8V至3.3V的电平上转换。
商品特性
- 工作电压范围：1.6V至5.5V
- 低功耗电流：Icc=10μA（最大值）
- 输出驱动电流：±8mA（VCC=5.0V时）
- 掉电保护
- ESD保护性能超过JESD 22标准
- 人体模型：2000V（A114-A）
- 机器模型：200V（A115-A）
- 充电器件模型：1000V（C101）
应用领域
- AV接收机
- 音频底座
- 蓝光播放器与家庭影院
- 嵌入式个人电脑
- 固态硬盘
