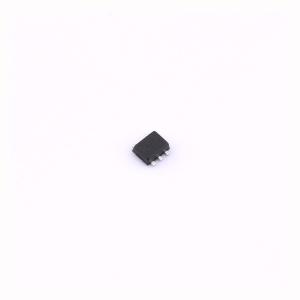

温馨提醒：图片仅供参考，商品以实物为准
TP74LVC1G04X5
单反相器门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是单反相器门，提供 Y = A(overline) 的功能。该器件具有掉电保护电路，可防止器件在掉电时损坏。
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TP74LVC1G04X5
- 商品编号
- C48543226
- 商品封装
- SOT-553
- 包装方式
- 编带
- 商品毛重
- 0.021925克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | - | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 通道数 | 1 | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 输入高电平(VIH) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | - | |
| 输出高电平(VOH) | 1.2V；2.2V；1.9V；3.8V；2.3V | |
| 输出低电平(VOL) | 450mV；300mV；550mV；400mV；100mV | |
| 传播延迟(tpd) | 7ns@5V,50pF | |
| 系列 | 74LVC | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 电源关断保护；掉电保护功能 |
商品概述
TP74LVC1G04是一款单路反相器门电路，其逻辑功能为 Y = A（上划线）。该器件内置掉电保护电路，可在掉电时防止器件损坏。
商品特性
- 工作电压范围：1.65~5.5V
- 输入可承受高达5.5V的电压，支持向下电平转换至VCC
- 输出驱动能力达±24mA（VCC=3.3V）
- 低功耗，最大静态电源电流为10μA
- 静电放电保护性能超过JESD 22标准
- 人体模型耐压2000V（A114-A）
- 机器模型耐压200V（A115-A）
- 带电器件模型耐压1000V（C101）
应用领域
- AV接收机
- 音频底座
- 蓝光播放器与家庭影院
- 嵌入式个人电脑
- 个人数字助理
