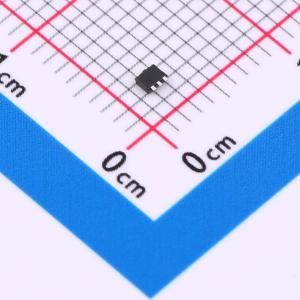

温馨提醒：图片仅供参考，商品以实物为准
TP74LVC1G08X5
单路 2 输入正与门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一个2输入与门，提供函数 γ = λx + β。该器件具有掉电保护电路，可防止器件在掉电时损坏。
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TP74LVC1G08X5
- 商品编号
- C48543228
- 商品封装
- SOT-553
- 包装方式
- 编带
- 商品毛重
- 0.022克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 门电路数量 | 1 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 输入高电平(VIH) | 2V；1.7V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 800mV；700mV | |
| 输出高电平(VOH) | 3.8V；1.9V；2.4V；2.3V；1.2V | |
| 输出低电平(VOL) | 600mV；800mV；800mV；450mV；450mV | |
| 系列 | 74LVC | |
| 传播延迟(tpd) | 9.5ns@5V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | 局部关断模式 |
商品概述
TP74LVC1G08 是一款 2 输入与门，其功能为 Y = A × B。该器件内置断电保护电路，可在断电时防止器件损坏。
商品特性
- 工作电压范围：1.65V 至 5.5V
- 低功耗电流：Icc=10μA（最大值）
- 输出驱动能力：±24mA（VCC=3.0V 时）
- 具备断电保护功能
- 静电放电保护性能超过 JESD 22 标准
- 人体模型：2000-V（A114-A）
- 机器模型：200-V（A115-A）
- 充电器件模型：1000-V（C101）
应用领域
- 音频/视频接收机
- 音频扩展坞
- 蓝光播放器与家庭影院系统
- 嵌入式个人电脑
- 个人数字助理
- 电信/服务器电源
- 固态硬盘
- 无线耳机、键盘和鼠标
