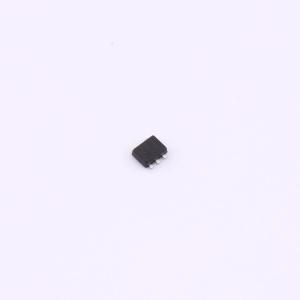

温馨提醒：图片仅供参考，商品以实物为准
TP74LVC1G14X5
单施密特触发器反相器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款单施密特触发器反相器，提供 Y = A(overline) 功能。由于输入中的施密特触发作用，该器件对正向和负向信号具有不同的输入阈值电平。
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TP74LVC1G14X5
- 商品编号
- C48543230
- 商品封装
- SOT-553
- 包装方式
- 编带
- 商品毛重
- 0.021925克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | 施密特触发器 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 通道数 | 1 | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 输入高电平(VIH) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | - | |
| 输出高电平(VOH) | 2V | |
| 输出低电平(VOL) | 800mV | |
| 传播延迟(tpd) | 9ns@3.3V,50pF | |
| 系列 | 74LVC | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 噪声抑制功能；电源关断保护 |
商品概述
TP74LVC1G14是一款单路施密特触发反相器，其功能为Y = A。由于输入端的施密特触发作用，该器件对上升沿信号（VT+）和下降沿信号（VT-）具有不同的输入阈值电平。
商品特性
- 工作电压范围：1.65V ~ 5.5V
- 掉电保护
- 输出驱动能力：±24mA（VCC=3.0V时）
- 低功耗，最大静态电流为10μA
- ESD保护性能超过JESD 22标准
- 人体模型：2000V（A114-A）
- 机器模型：200V（A115-A）
- 充电器件模型：1000V（C101）
应用领域
- AV接收机
- 音频底座
- 蓝光播放器与家庭影院
- 嵌入式PC
- 个人数字助理
- 电信/服务器AC/DC电源
