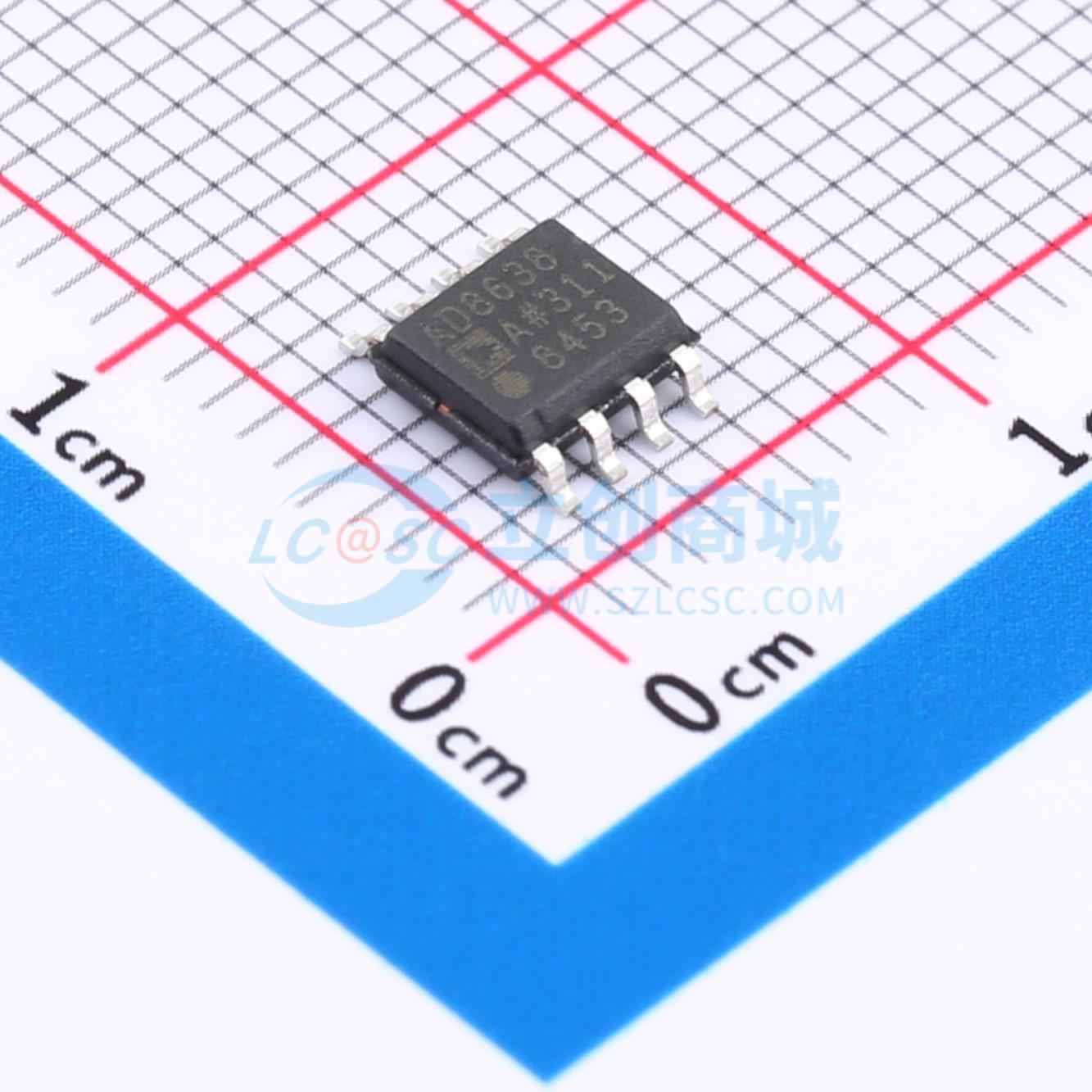

温馨提醒：图片仅供参考，商品以实物为准
AD8638ARZ-REEL7
16 V 自动归零、轨到轨输出运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 16 V自稳零、轨到轨输出运算放大器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD8638ARZ-REEL7
- 商品编号
- C495280
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.104克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 单路 | |
| 增益带宽积(GBP) | 1.35MHz | |
| 输入偏置电流(Ib) | 1.5pA | |
| 输入失调电压(Vos) | 3uV | |
| 共模抑制比(CMRR) | 133dB | |
| 压摆率(SR) | 2.5V/us | |
| 输出电流 | 19mA | |
| 轨到轨 | 轨到轨输出 |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 10nV/℃ | |
| 静态电流(Iq) | 1mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 5V~16V | |
| 双电源(Vee ~ Vcc) | -8V~-2.5V；2.5V~8V | |
| 最大电源宽度(Vdd-Vss) | 16V | |
| 噪声密度(eN) | 60nV/√Hz@1kHz | |
| 输入失调电流(Ios) | 7pA |
商品概述
AD8638/AD8639分别为单通道和双通道宽带宽自动稳零放大器，具有轨到轨输出摆幅和低噪声特性。这些放大器的失调、漂移和偏置电流极低。其工作范围在5 V至16 V单电源（±2.5 V至±8 V双电源）下有完整的规格说明。 AD8638/AD8639具备以往仅在昂贵的零漂移或斩波稳定放大器中才有的优势。采用这种拓扑结构，这些自动稳零放大器将低成本与高精度、低噪声相结合，无需外部电容。此外，AD8638/AD8639大大降低了大多数斩波稳定放大器中存在的数字开关噪声。 AD8638/AD8639的典型失调电压仅为3 μV，漂移为0.01 μV/°C，噪声为1.2 μV峰 - 峰值 [0.1 Hz至10 Hz]，适用于不容许误差源的应用。位置和压力传感器、医疗设备以及应变计放大器在其工作温度范围内，能从近乎零漂移中大幅受益。许多系统可利用AD8638/AD8639提供的轨到轨输出摆幅来最大化信噪比（SNR）。 AD8638/AD8639适用于扩展工业温度范围（-40°C至+125°C）。
商品特性
- 低失调电压：最大Gμν
- 失调漂移：最大0.04 μV/°C
- 轨到轨输出摆幅
- 5 V至16 V单电源或±2.5 V至±8 V双电源供电
- 高增益：典型值136 dB
- 高共模抑制比（CMRR）：典型值133 dB
- 高电源抑制比（PSRR）：典型值143 dB
- 极低输入偏置电流：最大40 pA
- 低电源电流：最大1.3 mA
- AD8639：符合汽车应用要求
应用领域
- 压力和位置传感器
- 应变计放大器
- 医疗仪器
- 热电偶放大器
- 汽车传感器
- 精密基准源
- 精密电流检测
