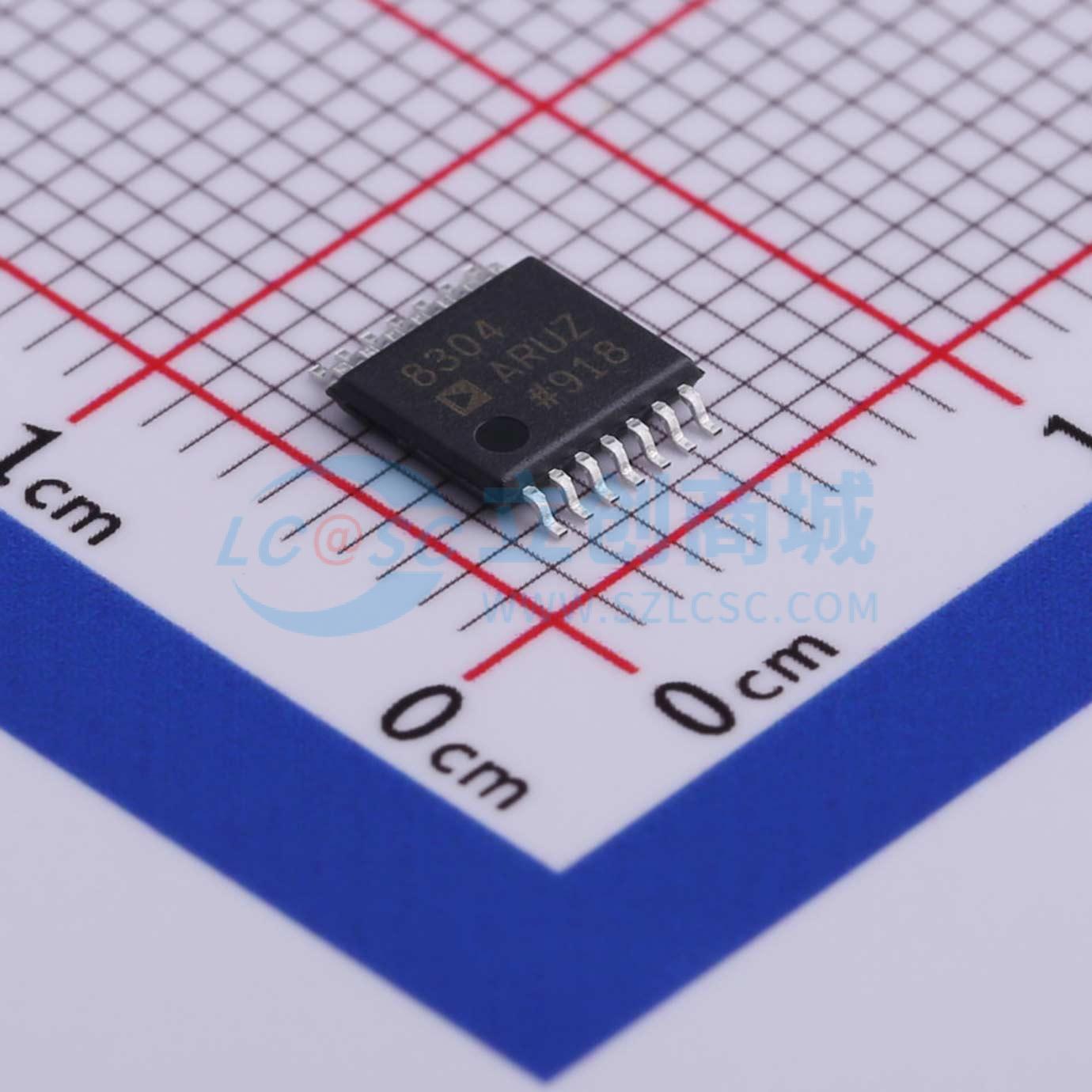

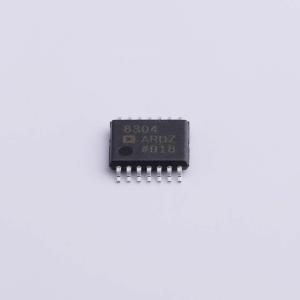

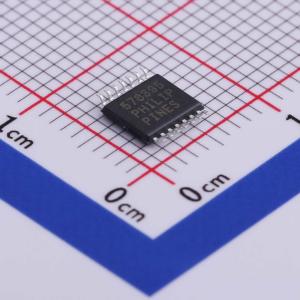

温馨提醒：图片仅供参考，商品以实物为准
AD8304ARUZ-RL7
160 dB对数放大器，具有光电二极管接口
- 描述
- 160dB对数放大器，具有光电二极管接口
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD8304ARUZ-RL7
- 商品编号
- C494991
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 8V | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBP) | 10MHz | |
| 输入失调电压(Vos) | 400uV | |
| 压摆率(SR) | 15V/us | |
| 输入偏置电流(Ib) | 35uA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | - | |
| 噪声密度(eN) | 1nV/√Hz@1kHz | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 4.5mA | |
| 输出电流 | 20mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 3V~5.5V |
商品概述
AD8304是一款单片对数检测器，专为光纤系统中的低频信号功率测量而优化。它采用先进的跨导线性技术，以通用且易用的形式提供了极大的动态范围。其宽广的测量范围和高精度通过专有设计技术和精确的激光微调实现。在大多数应用中，仅需一个5V的单正电源Vₚ，但也可使用3.0V至5.5V的电源，某些应用还可额外使用负电源Vₙ以获得更好的效果。使用低电源电压时，对数斜率可轻松调整以适应可用量程。低静态电流和芯片禁用功能便于在电池供电的应用中使用。 输入电流IₚD流入一个经过优化缩放的NPN晶体管的集电极，该晶体管连接在一个低失调JFET放大器的反馈路径中。电流求和输入节点以恒定电压工作，与电流无关，默认值为0.5V；可使用可选的负电源在很宽的范围内进行调整，包括接地或更低。提供了一种自适应偏置方案，用于降低极低光输入水平下的暗电流。引脚VPDB上的电压在IₚD = 100 pA时，在二极管两端施加约0.1V的电压，并随电流线性上升，在IₚD = 10 mA时达到2.0V的净偏置。输入引脚INPT两侧是保护引脚VSUM，它们跟踪求和节点的电压，以最小化泄漏。 输出VLOG处的对数斜率默认值精确缩放为10 mV/dB（200 mV/十倍频程）。该输出端的电阻经过激光微调至5 kΩ，可通过外接电阻并联来降低斜率；在此引脚添加一个电容可提供一个简单的低通滤波器。中间电压VLOG在输出级进行缓冲，该输出级的电压摆幅可接近地（或Vₙ）和正电源Vₚ约100 mV以内，并提供±20 mA的峰值电流驱动能力。可使用缓冲器和一对外部反馈电阻来增加斜率。还提供了一个2V的精确电压基准，以便于重新定位截距。 有多种工作模式可供选择。例如，可以实现高达三阶的低通滤波器，以降低低输入电流下的输出噪声。缓冲器还可以用作比较器，可带或不带迟滞，例如在报警应用中使用2V基准。跨导线性对数放大器的增量带宽在小输入电流时会自然减小。在1 nA的水平下，AD8304的带宽约为2 kHz，但会随IₚD成比例增加，最大可达10 MHz。 AD8304采用14引脚TSSOP封装，工作温度范围为 - 40°C至 + 85°C。
商品特性
- 针对光纤光电二极管接口进行优化
- 在1 nA至1 mA范围内，八倍频程的范围定律符合度为0.1 dB
- 单电源供电（3.0 V - 5.5 V）
- 性能完整且温度稳定
- 精确的激光微调缩放：对数斜率为10 mV/dB（在VLOG引脚处），基本对数截距为100 pA，斜率和截距易于调整
- 输出带宽为10 MHz，压摆率为15 V/μs
- 输出端可实现一至三阶低通滤波
- 采用微型14引脚封装（TSSOP）
- 低功耗：静态电流约为4.5 mA（启用时）
应用领域
- 高精度光功率测量
- 宽范围基带对数压缩
- 适用于APC环路的多功能检测器
