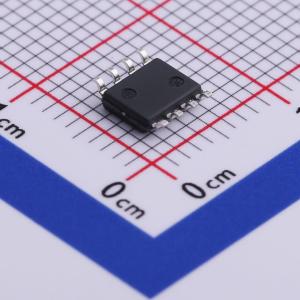

温馨提醒：图片仅供参考，商品以实物为准

AD8620ARZ-REEL7

精密、超低噪声、低输入偏置电流、宽带宽JFET运算放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 低输入偏置电流、宽带宽JFET精密双通道运算放大器
品牌名称: ADI(亚德诺)
商品型号: AD8620ARZ-REEL7
商品编号: C494993
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.107克(g)

商品参数

	属性	参数值
	商品目录	FET输入运放
	放大器数	单路
	增益带宽积(GBP)	50MHz
	输入偏置电流(Ib)	3pA
	输入失调电压(Vos)	45uV
	共模抑制比(CMRR)	95dB
	压摆率(SR)	50V/us
	静态电流(Iq)	3mA

	属性	参数值
	轨到轨	-
	输入失调电压温漂(Vos TC)	0.5uV/℃
	输出电流	45mA
	工作温度	-40℃~+125℃
	双电源(Vee ~ Vcc)	-13V~-5V；5V~13V
	最大电源宽度(Vdd-Vss)	26V
	噪声密度(eN)	6nV/√Hz@1kHz
	输入失调电流(Ios)	1.5pA

商品概述

AD8610/AD8620是精度极高的JFET输入放大器，具有超低失调电压和漂移、极低输入电压和电流噪声、极低输入偏置电流和宽带宽等特性。与其它许多JFET放大器不同，AD8610/AD8620的输入偏置电流在整个工作温度范围内都很低。AD8610/AD8620能够以同相单位增益稳定驱动1000pF以上的容性负载，在更高噪声增益时则可以轻松驱动更大的容性负载。即使具有1 kΩ负载，AD8610/AD8620的摆幅也能达到电源电压的1.2 V范围内，从而在有限的电源电压下也能获得最大的动态范围。在反相或同相增益配置中，输出压摆率均为50 V/μs，达到0.01%精度的建立时间不到600 ns。AD8610/AD8620还拥有高输入阻抗、出色的精度和极高的输出驱动能力，从而成为驱动高性能ADC输入及缓冲DAC输出的理想放大器。

商品特性

低噪声：6 nV/√Hz
低失调电压：100 μV(最大值)
低输入偏置电流：10 fA(最大值)
快速建立时间：600 ns至0.07%
低失真
单位增益稳定
无相位反转
双电源供电：±5 V至±13 V

应用领域

光电二极管放大器
自动测试设备
仪器仪表
传感器和控制元件
高性能滤波器
快速精密积分器
高性能音频设备
电子仪器仪表
ATE放大、缓冲和积分器电路
CAT/MRI/超声医疗仪器仪表
仪器级光电二极管放大
快速精密滤波器(包括PLL滤波器)
高质量音频
