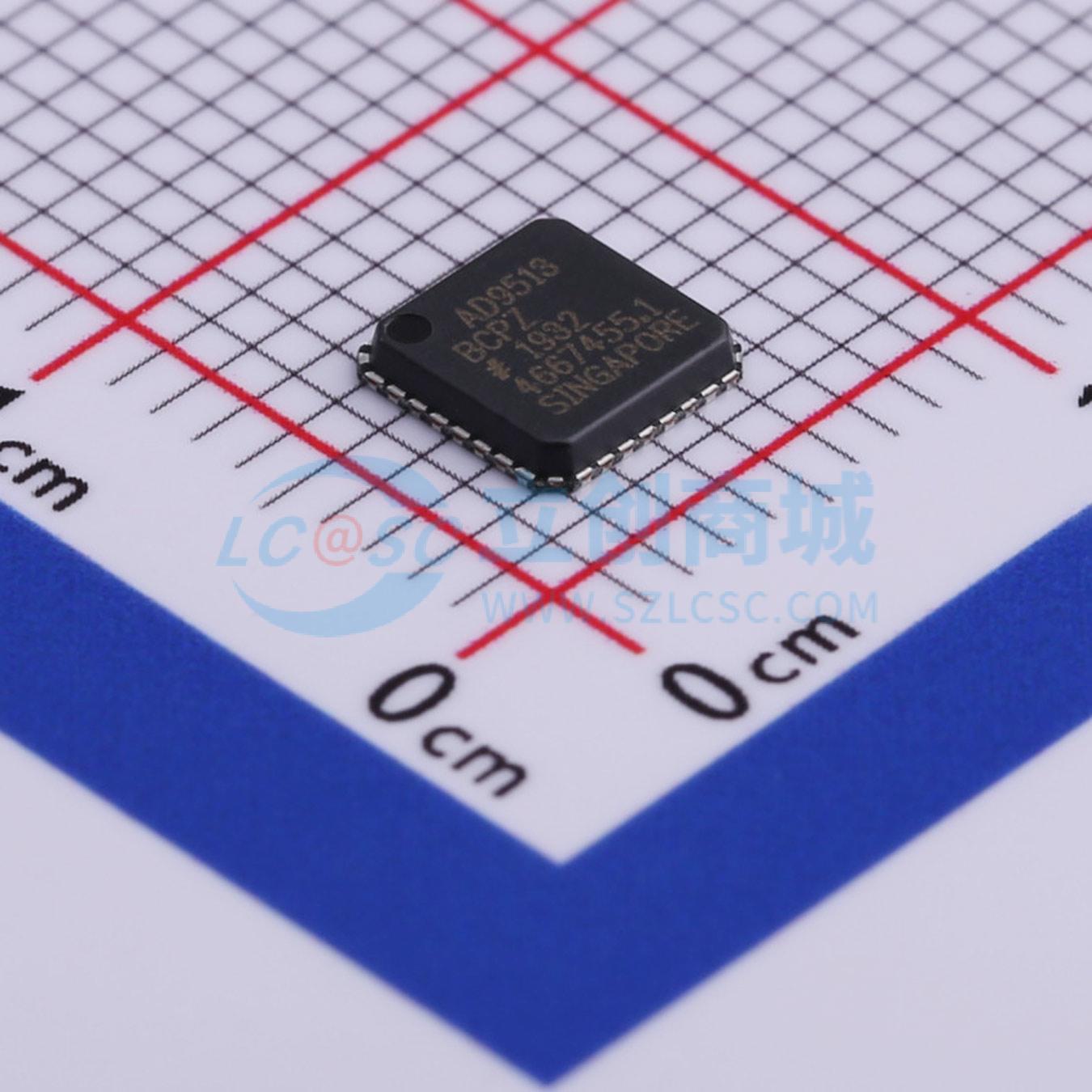

AD9513BCPZ-REEL7

AD9513是一款三输出时钟分配IC，其设计着重于降低抖动和相位噪声，以最大化数据转换器的性能。其他对相位噪声和抖动有严格要求的应用也能从该器件中受益。 它有三个独立的时钟输出，可设置为LVDS或CMOS电平。这些输出在LVDS模式下可工作至800 MHz，在CMOS模式下可工作至250 MHz。 每个输出都有一个可编程分频器，可设置为除以1至32之间的任意整数。通过分频器相位选择功能（用作粗定时调整），可以设置一个时钟输出相对于另一个时钟输出的相位。 其中一个输出具有一个延迟元件，有三个可选的满量程延迟值（1.8 ns、6.0 ns和11.6 ns），每个值都有16级精细调整。 AD9513的运行和设置无需外部控制器。该器件通过11个引脚（S0至S10）采用4电平逻辑进行编程。编程引脚内部偏置为% VS。VREF引脚提供2/3 VS的电平。VS（3.3 V）和GND（0 V）提供另外两个逻辑电平。 AD9513非常适合数据转换器时钟应用，在这些应用中，通过亚皮秒抖动的编码信号可实现转换器的最大性能。 AD9513采用32引脚LFCSP封装，由单一3.3 V电源供电。工作温度范围为 -40℃至 +85℃。

• 1.6 GHz差分时钟输入
• 3个可编程分频器，分频比范围为1至32，具备用于粗延迟调整的相位选择功能
• 三个800 MHz/250 MHz LVDS/CMOS时钟输出
• 附加输出抖动300 fs rms
• 最大时间延迟达11.6 ns
• 器件通过4电平逻辑引脚进行配置
• 节省空间的32引脚LFCSP封装

• 低抖动、低相位噪声时钟分配
• 为高速ADC、DAC、DDS、DDC、DUC、MxFE提供时钟
• 高性能无线收发器
• 高性能仪器仪表
• 宽带基础设施
• 自动测试设备（ATE）
