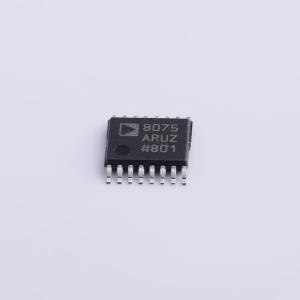

温馨提醒：图片仅供参考，商品以实物为准
AD8075ARUZ-REEL
500 MHz、G=+1和+2、三路视频缓冲器，具有禁用特性
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD8075ARUZ-REEL
- 商品编号
- C495042
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.103克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 三路 | |
| 最大电源宽度(Vdd-Vss) | 11V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | - | |
| 输入失调电压(Vos) | 150uV | |
| 输入失调电压温漂(Vos TC) | 10uV/℃ | |
| 压摆率(SR) | 1.6V/ns |
| 属性 | 参数值 | |
|---|---|---|
| 输入偏置电流(Ib) | 9.5uA | |
| 输入失调电流(Ios) | - | |
| 噪声密度(eN) | 19.5nV/√Hz@100MHz | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | - | |
| 输出电流 | - | |
| 工作温度 | -40℃~+85℃ | |
| 双电源(Vee~Vcc) | -5.5V~5.5V |
商品概述
AD8074/AD8075分别是 G=+1 和 +2 的高速三通道视频缓冲器。它们的–3 dB完整信号带宽超过 450 MHz，压摆率超过1400 V/μs。所有不利串扰性能均优于 -80 dB，隔离性能优于90 dB，因而适合许多高速应用。差分增益和差分相位误差分别为 0.01% 和0.01。AD8074/AD8075的0.1 dB增益平坦度高达 50 MHz，特别适合RGB缓冲或驱动应用。采用 ±5 V 电源时，功耗小于 30 mA。 两款器件均具有高速禁用特性，允许输出置于高阻抗状态。因此可构建更大的输入阵列，同时使“关断”通道的输出负载降至最低。AD8074/AD8075采用16引脚TSSOP封装。
商品特性
- ±± v 双电源
- 完全缓冲的高速输入和输出
- 600 MHz带宽(–3 dB)，200 mV p-p
- 500 MHz带宽(–3 dB)，2 V p-p
- 1600 V/μs压摆率，G = +1
- 1350 V/μs压摆率，G = +2
- 快速建立时间：4 ns
- 低电源电流：< 30 mA
- 出色的视频特性 (R_t = 150 Ω)：0.1 dB增益平坦度达50 MHz
- 0.07% 差分增益误差
- 0.01差分相位误差
- “所有不利”串扰–80 dB(10 MHz)–50 dB(100 MHz)
- 高关断隔离：90 dB (10 MHz)
- 低成本
- 快速输出禁用特性
应用领域
- LCD和等离子显示器中的RGB缓冲器
- RGB驱动器
- 视频路由器
