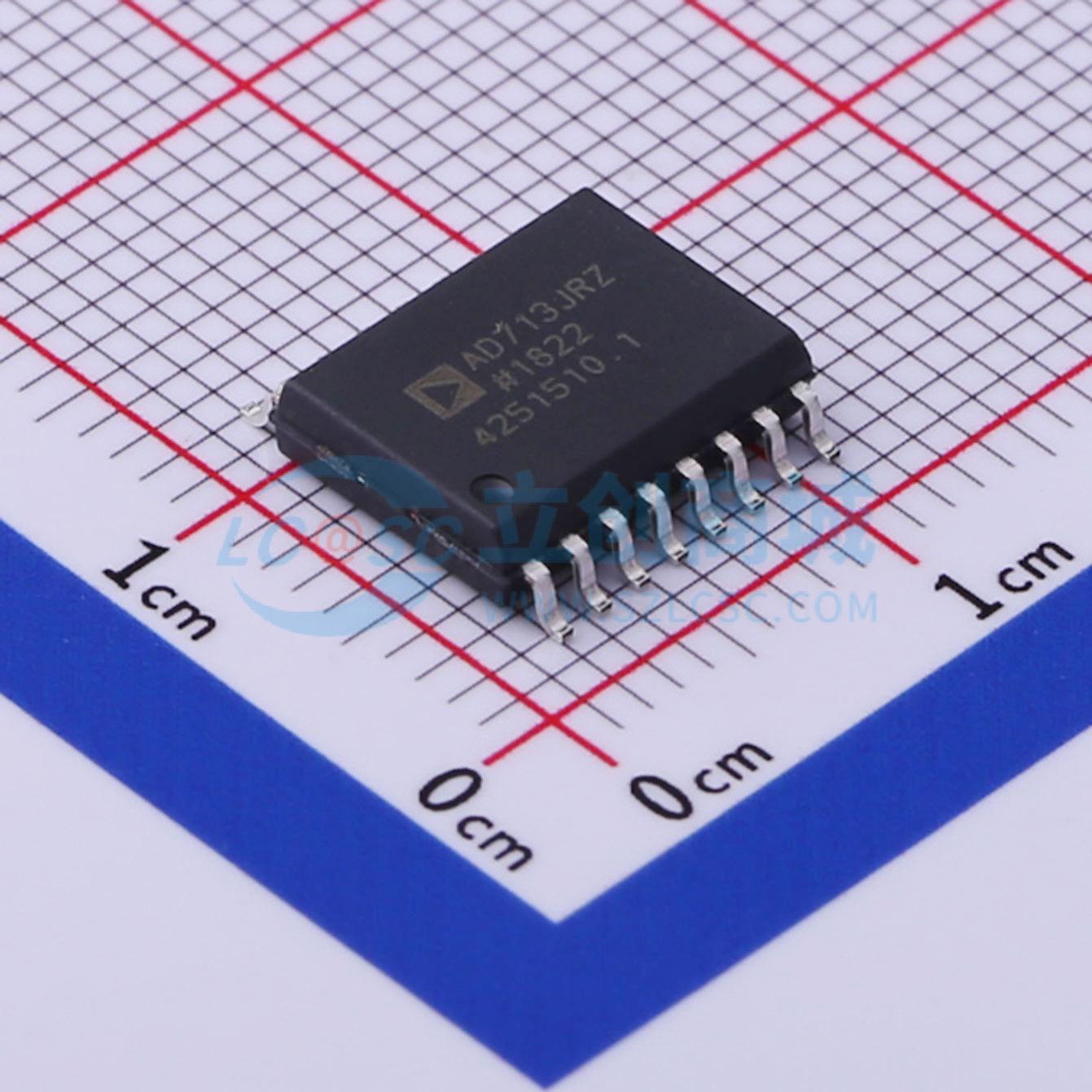

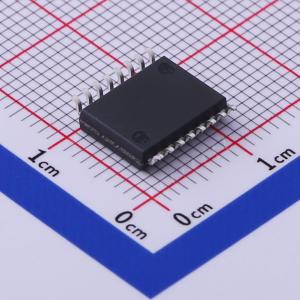

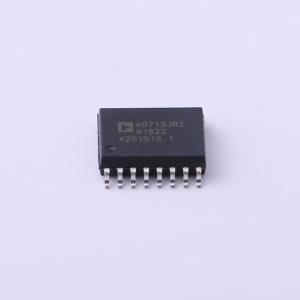

温馨提醒：图片仅供参考，商品以实物为准
AD713JRZ-16
精密、高速BIFET四通道运算放大器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD713JRZ-16
- 商品编号
- C495027
- 商品封装
- SOP-16-300mil
- 包装方式
- 编带
- 商品毛重
- 0.519克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 四路 | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | - | |
| 输入失调电压(Vos) | 1.5mV | |
| 输入失调电压温漂(Vos TC) | 8uV/℃ | |
| 压摆率(SR) | 20V/us | |
| 输入偏置电流(Ib) | 150pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | - | |
| 噪声密度(eN) | 18nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 88dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | - | |
| 输出电流 | - | |
| 工作温度 | 0℃~+70℃ | |
| 双电源(Vee~Vcc) | 4.5V~18V；-18V~-4.5V |
商品概述
AD713 是一个四通道运算放大器，由四个 AD711 BiFET 运算放大器组成。这些精密单片运算放大器提供了优异的直流特性以及快速建立时间、高摆率和充足的带宽。此外，AD713 提供了由于共享同一单片芯片而固有的紧密匹配的交流和直流特性。AD713 的单极响应提供了快速建立：1 μs 到 0.01%。这一特点加上其高直流精度，使得 AD713 适合作为 12 位或 14 位 DAC 和 ADC 的缓冲放大器使用。它也是 12 位、14 位和 16 位数据采集系统中使用的有源滤波器的理想选择。此外，AD713 的低总谐波失真（THD）水平为 0.0003%，并且具有非常接近匹配的交流特性，使其成为许多苛刻音频应用的理想放大器。AD713 内部补偿以保证在单位增益下稳定工作。AD713J 的工作温度范围是 0°C 至 70°C。AD713A 的工作温度范围是 -40°C 至 +85°C。AD713 提供 16 引脚 SOIC、14 引脚 PDIP 和 14 引脚 CERDIP 封装。
应用领域
- 有源滤波器
- 针对12位和14位DAC的四路输出缓冲器
- 精密ADC的输入缓冲器
- 光电二极管前置放大器应用
